Mensaje por burt_minorrot el Dom Jul 13, 2014 9:21 pm

Hola Gente del Foro.

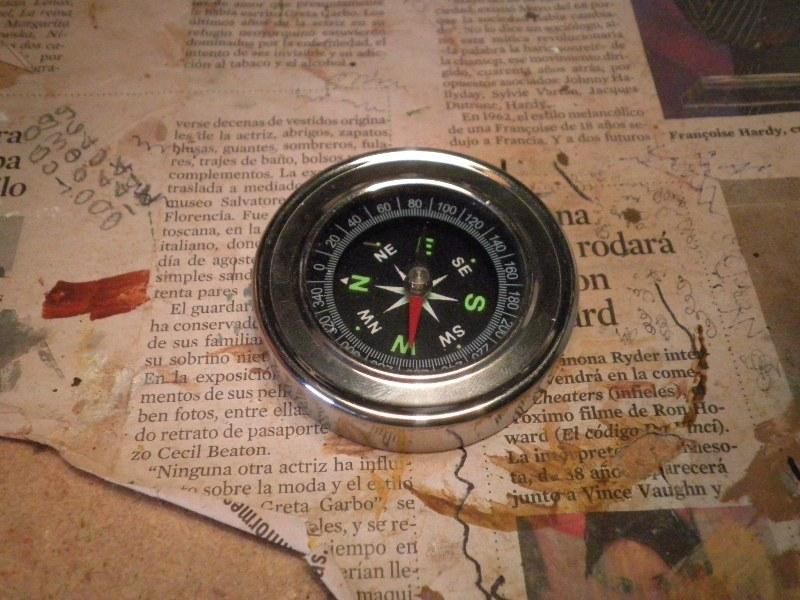

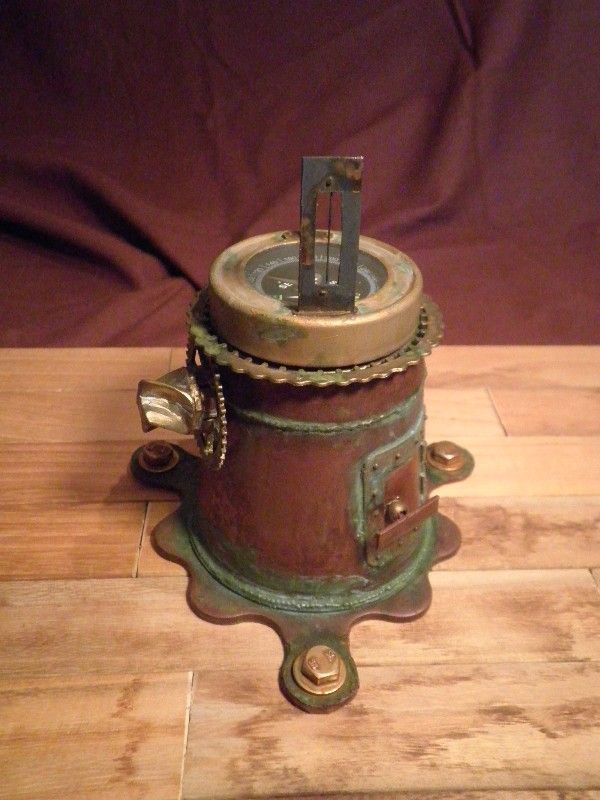

Tengo esta pieza. Es una brújula que bien puede ser usada en un Airship.

¿Qué posibilidades puedo tener con ella?


























Saludos.
Burt.

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Proceso de construcción.

Mensaje por burt_minorrot el Dom Jul 20, 2014 10:27 pm

No sólo de Raiguns vive el hombre.

La Brújula que hace días colgué en el foro Steampunk, es creado en Scratch íntegramente. Pero lo mejor es explicar paso a paso como lo realicé.

Este trabajo Steampunk, hace tiempo que quería realizarlo, pero no encontraba ni brújulas de tamaño adecuado, ni con la forma que a mí me podía llamar la atención para realizar este trabajo. Pero por fin cayó en mis manos una brújula de las de bajo coste, de las tiendas de los asiáticos del tamaño adecuado.


Y se me ocurrió montar una brújula para Airship. Pero no nueva e inmaculada, sino con muchas horas de vuelo a su espalda, con un ambiente agresivo como es la humedad de los altos vuelos y la salinidad marina.

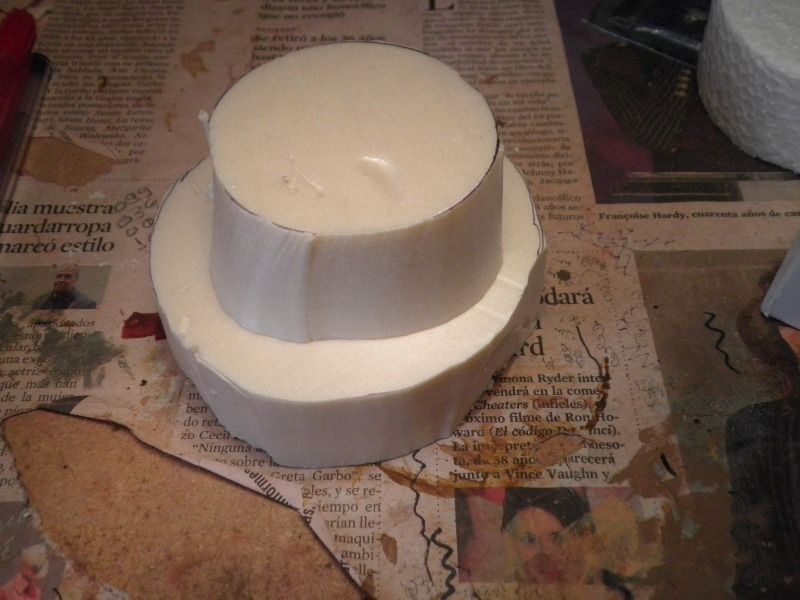

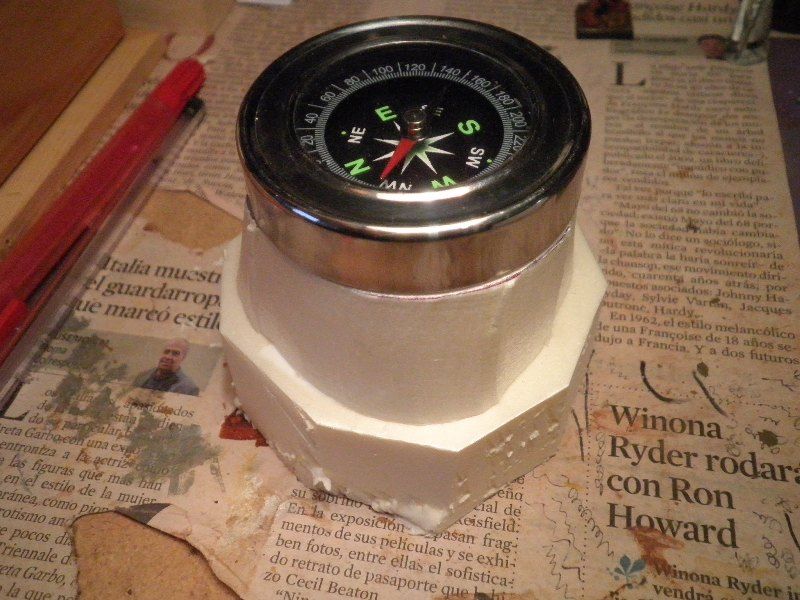

Para empezar, quería realizar una base de cono truncado, por lo que empecé haciendo “experimentos” con Porex.


Pero el resultado, evidentemente, no era ni por asomo de mi gusto.


De ahí pasé a la realización de Scratch total, con material totalmente reciclado, en su mayor parte.

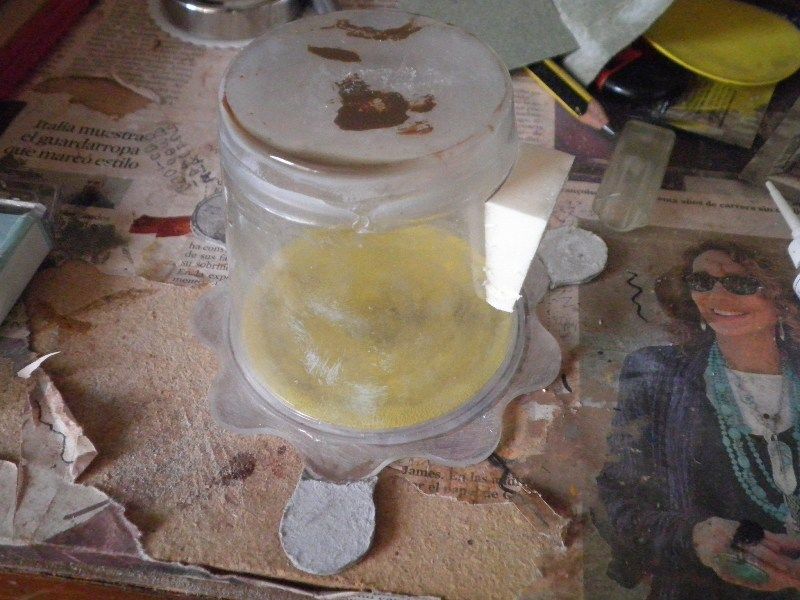

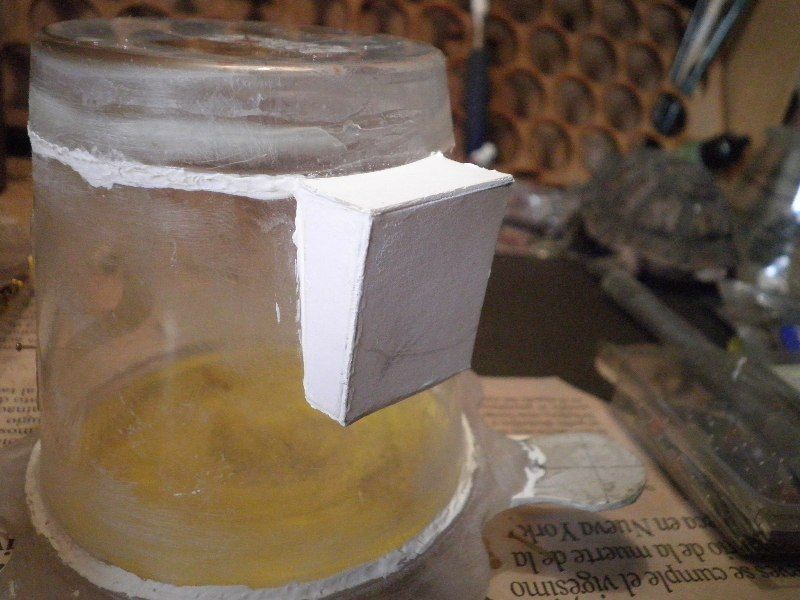

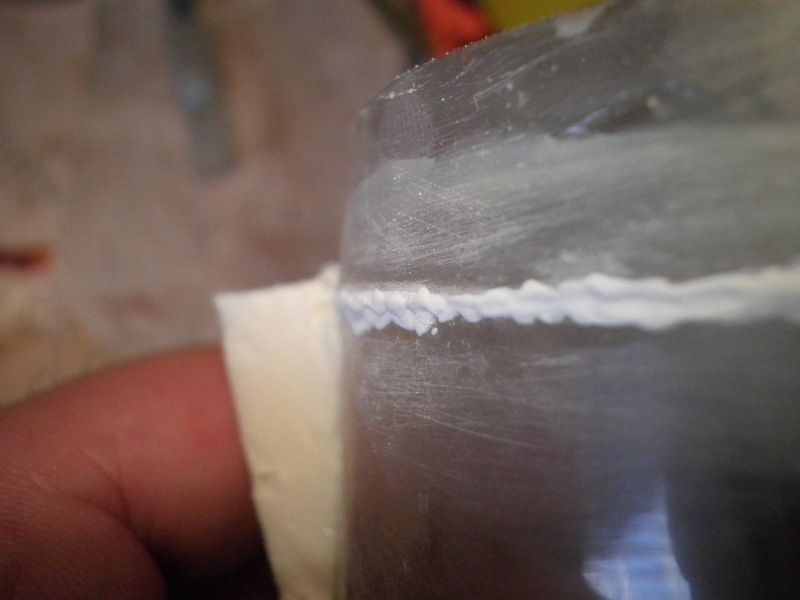

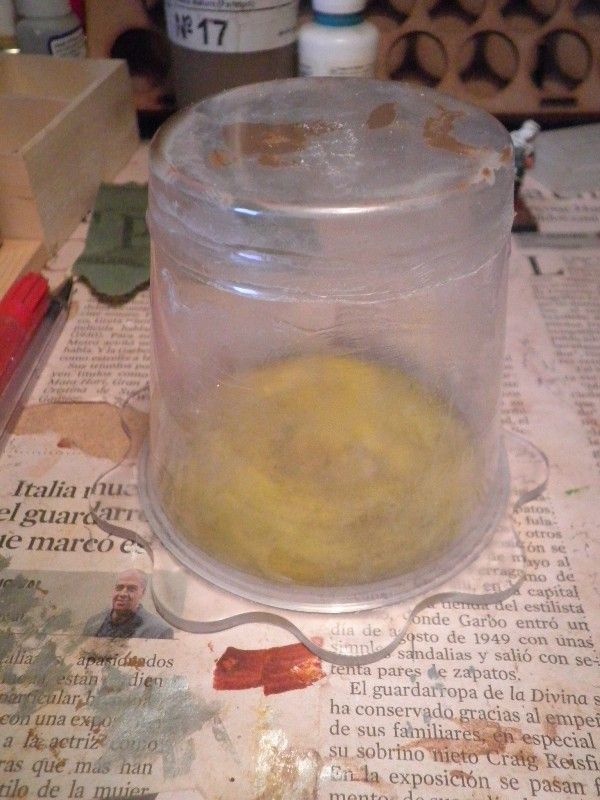

Un vaso de plástico desechable, cortado a la altura conveniente, y el propio blíster de la brújula, me servía perfectamente para el cuerpo de la base, y un posavasos de plástico, en forma de margarita, sería más que suficiente para el conjunto de la base.


A la base del cuerpo le añado unos alargos en cartón, que serán las orejas de fijación de la brújula a la mesa del Airship, Así como el cuerpo de la parte de fijación de la aguja de la brújula , que ya se trabajará más tarde.

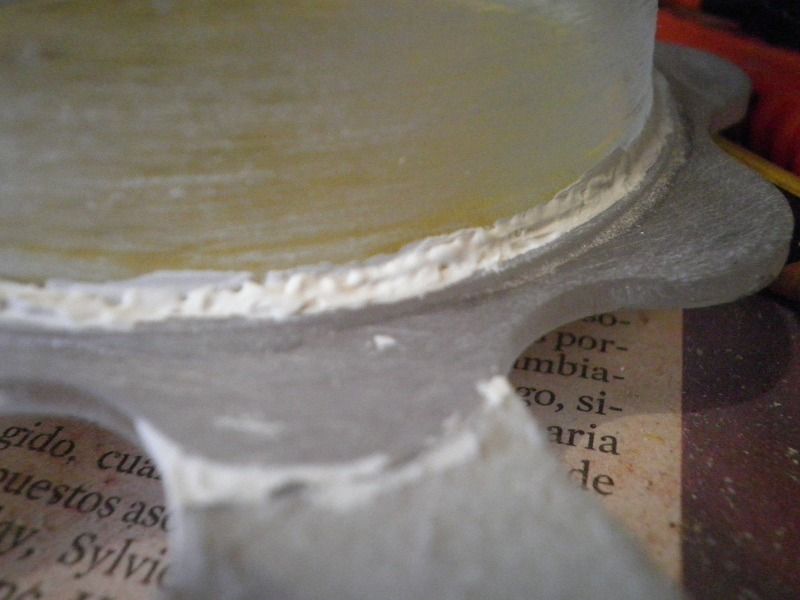

Para que no se vean los empalmes de las piezas, utilizo una masilla plástica para ello.


Ahora tengo que crear una pequeña puerta de acceso a los imaginarios mecanismos internos, para la fijación de la aguja.

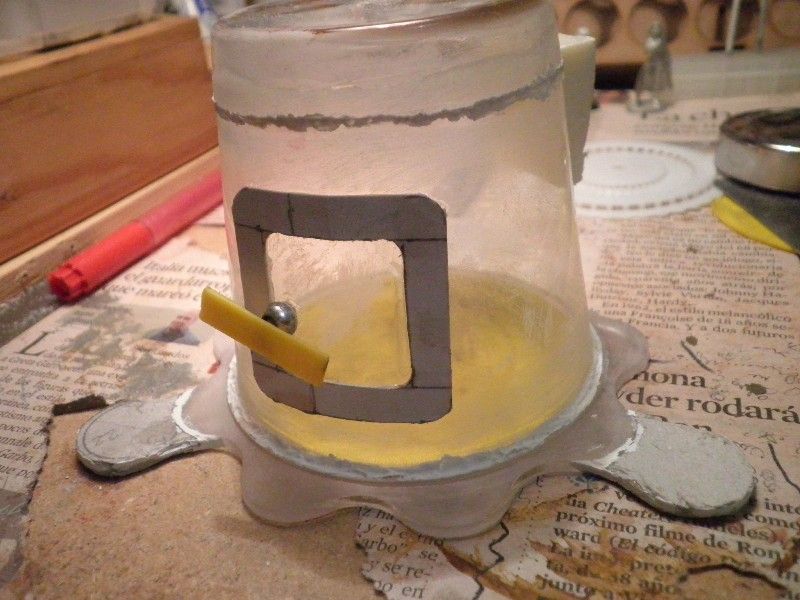

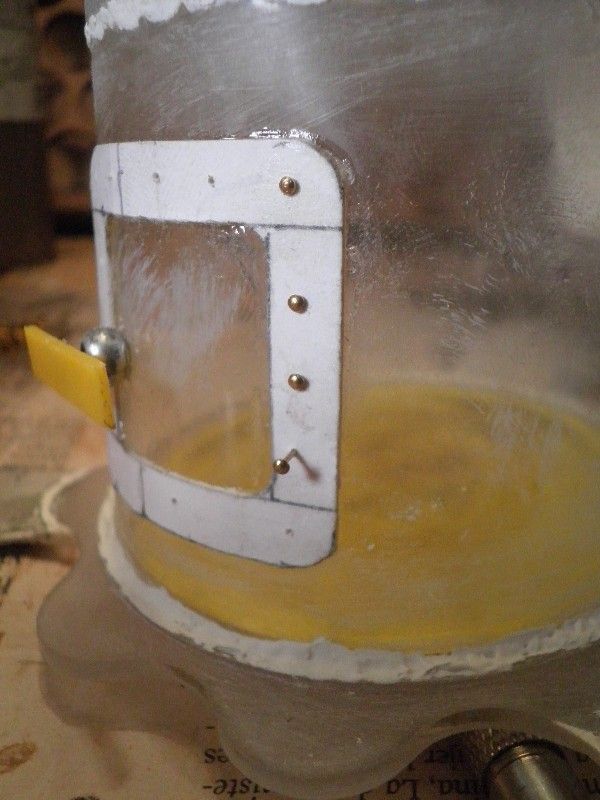

Para ello utilizo cartón para el marco de la puerta, un clavo, abalorios de collares y una pieza de plástico de las de mi “Cajón de Sastre”.

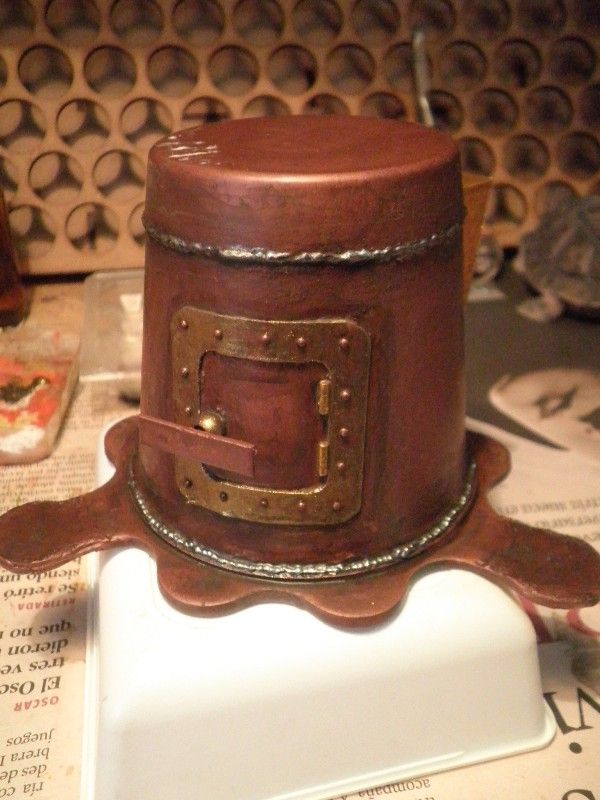

También cubro con PlasticCard la caja anexa al cuerpo, con base en porex.

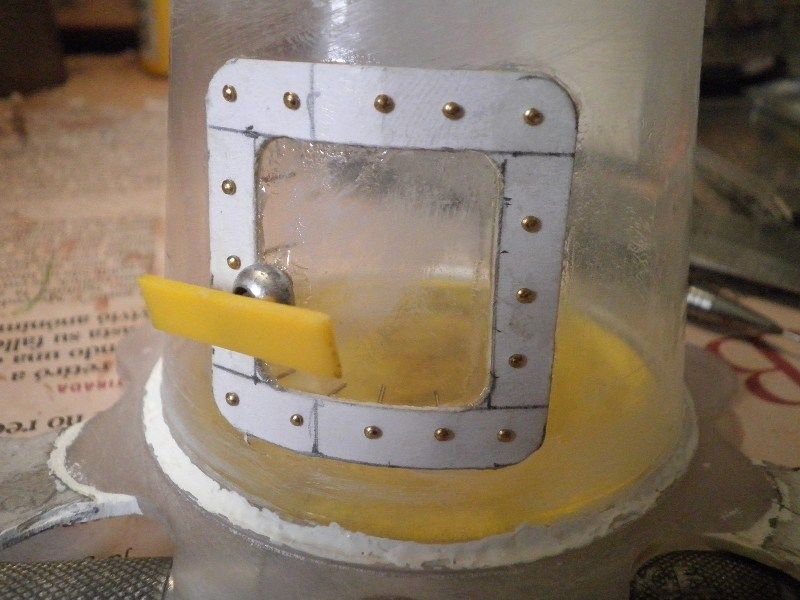

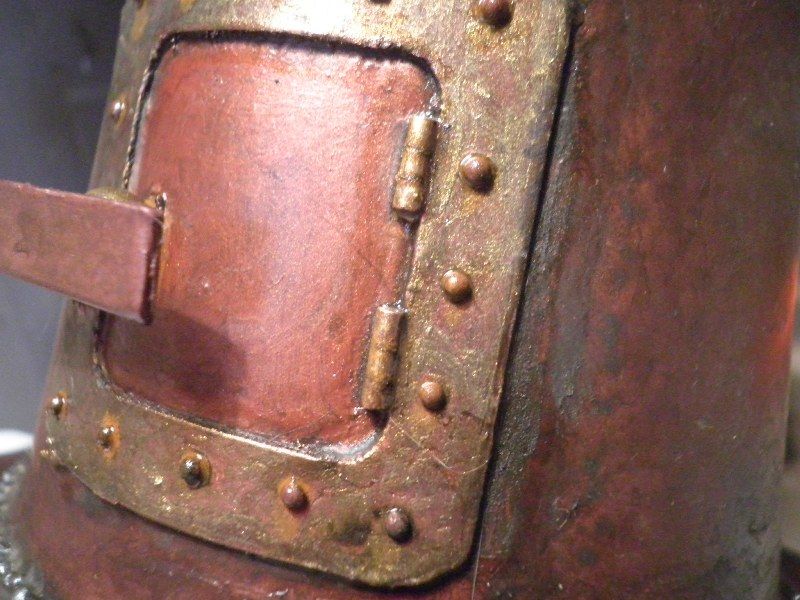

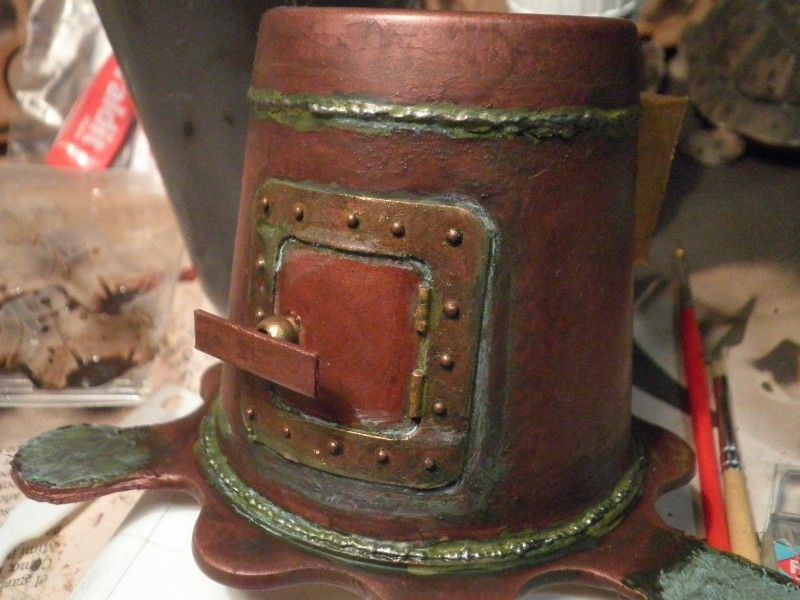

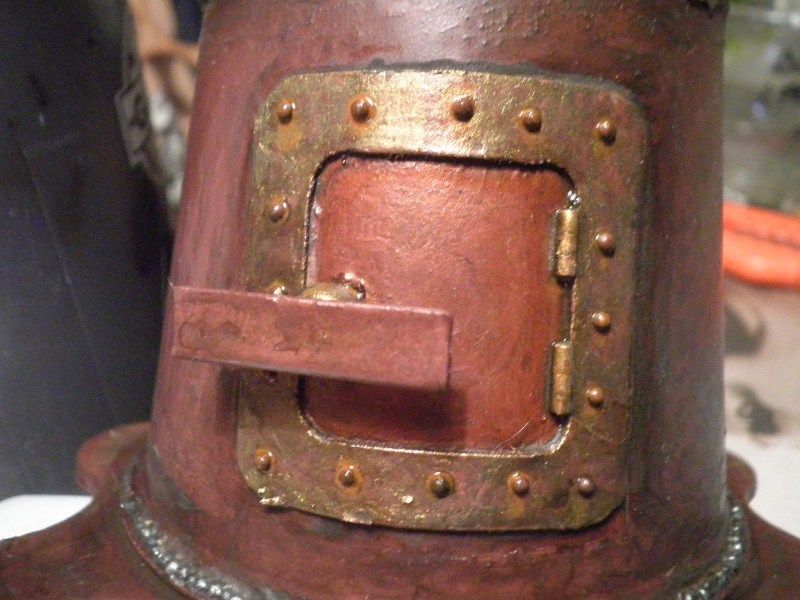

Para que la puerta sea algo más creíble, le añado los remaches correspondientes. Estos los realizo con clavos de maquetismo naval, que se usan justamente para esto. Para ello realizo con una broca los taladros para colocar estos clavitos, que previamente habré medido y marcado antes de poner el cartón en el cuerpo de la base de la brújula.

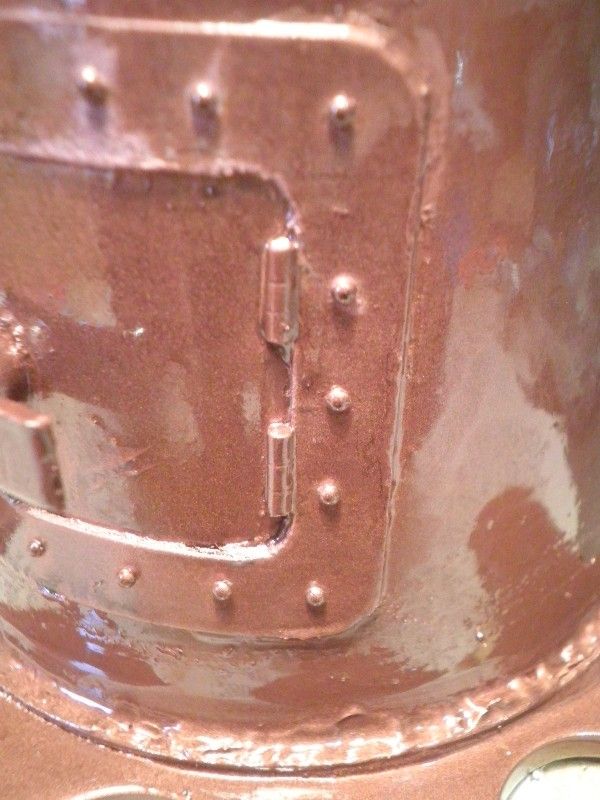

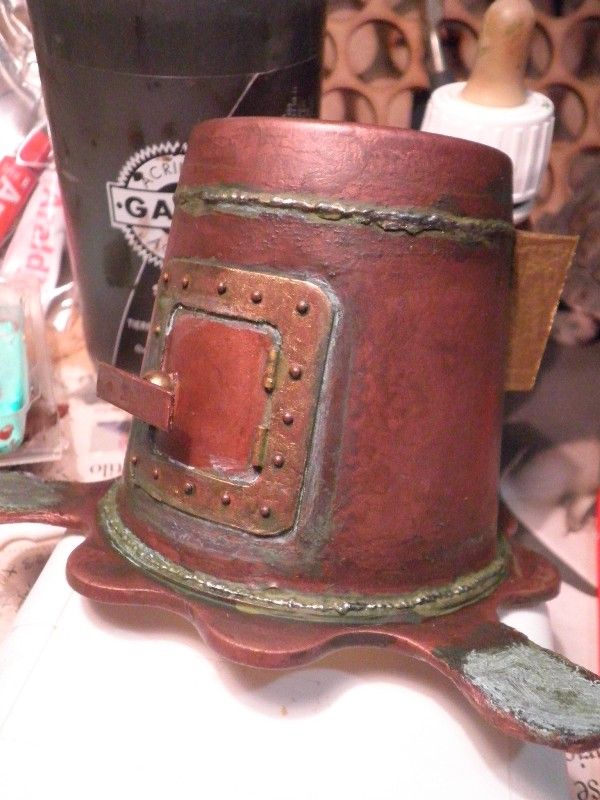

También le colocaré las dos bisagras de la puerta, hechas con una varilla de Evergreen, seccionadas en tres partes.

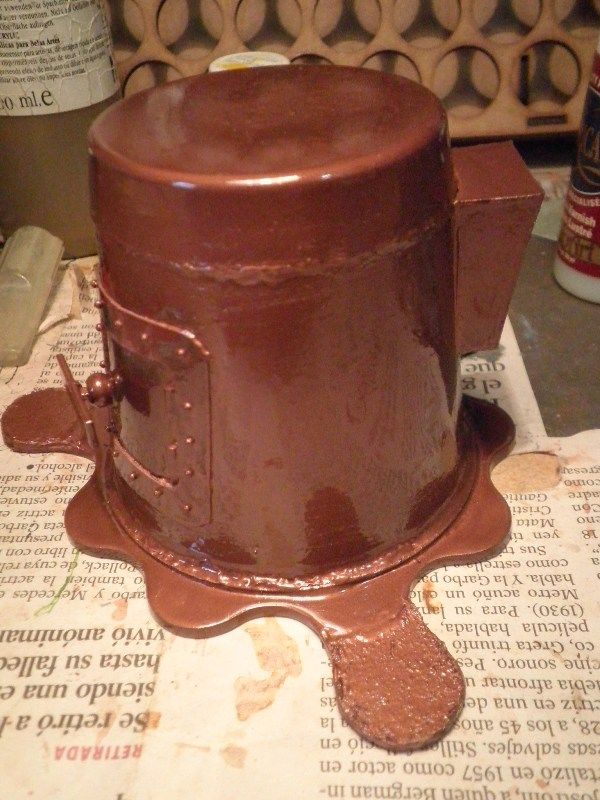

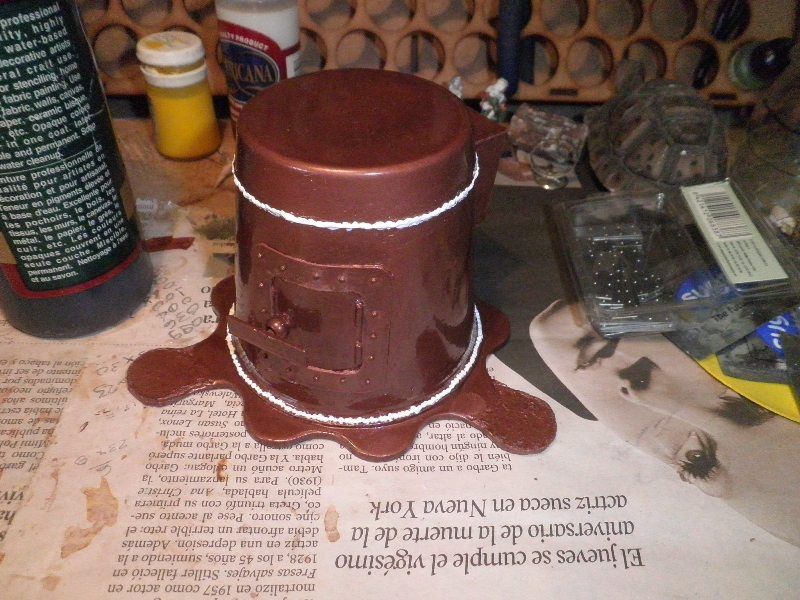

Ahora pasamos a la fase de pintado del cuerpo de la base. Para ello utilizaré un espray de color cobre.

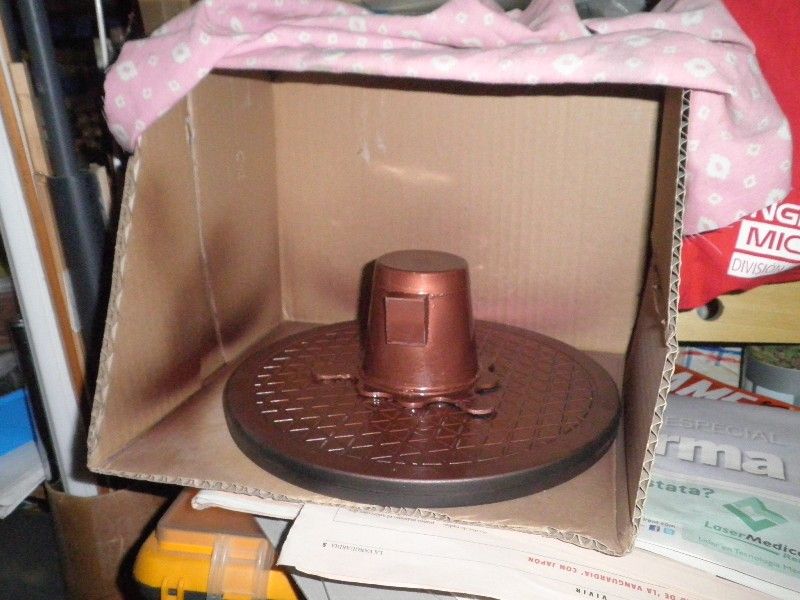

Y lo pondremos a dormir durante una semana.


El motivo de que esté tapado durante tanto tiempo, es para que no se enganche en la pintura nada de polvo y, sobretodo, pelo de los gatos que hay en casa.

Y el estar una semana durmiendo, es que no deseo que al manipular la pieza con la pintura sin estar completamente seca, arruine el acabado del trabajo que estoy realizando.

Terminado el proceso inicial de montaje y construcción del cuerpo, procederé al de pintado de toda la base, pero en el siguiente artículo.

http://pincelymasilla.blogspot.com.es/2014/07/brujula-steampunk-se-sobremesa-para.html

Saludos.


Burt.

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por pernellefb el Lun Jul 21, 2014 1:57 am

Increíble. Iba a preguntarle de dónde sacó esa maravilla. Un trabajo muy bien realizado. Enhorabuena.

pernellefb

Cantidad de envíos : 311
Edad : 53
Localización : Cosmos
Especialidad Steam : Alquimia, visiones estelares, artes literarias y musicales
Reputación : 61
Fecha de inscripción : 12/05/2014

Ver perfil de usuario https://sites.google.com/site/pernellefb/

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por burt_minorrot el Lun Jul 21, 2014 11:48 pm

Gracias por estas palabras Penellefb.

Poco a poco ire desvelando los trucos para que quede de esta forma.

Saludos.
Burt.

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por burt_minorrot el Jue Jul 24, 2014 1:56 am

Seguimos con la construcción de la Brújula Steampunk. En el anterior artículo se explicaba la construcción del cuerpo de la base de la brújula.

Una vez listo para continuar con el trabajo, me percato de lo brillante que es este color.

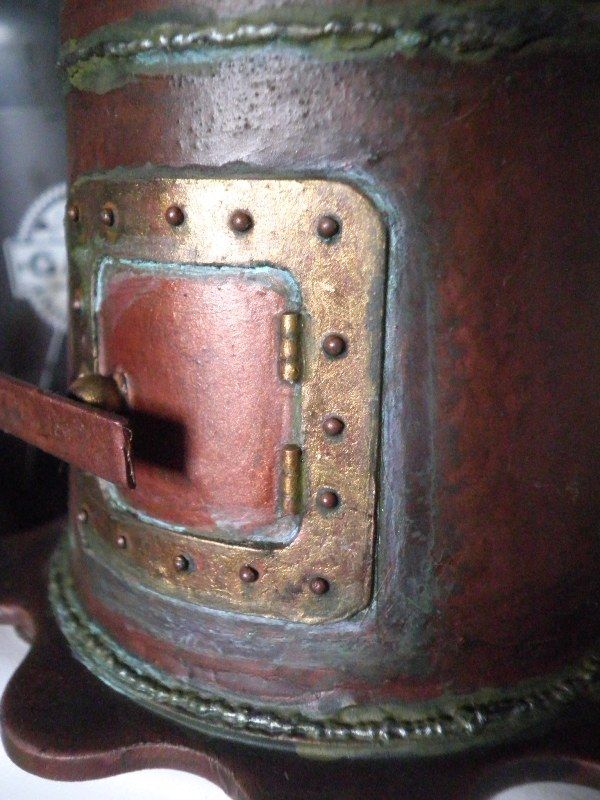

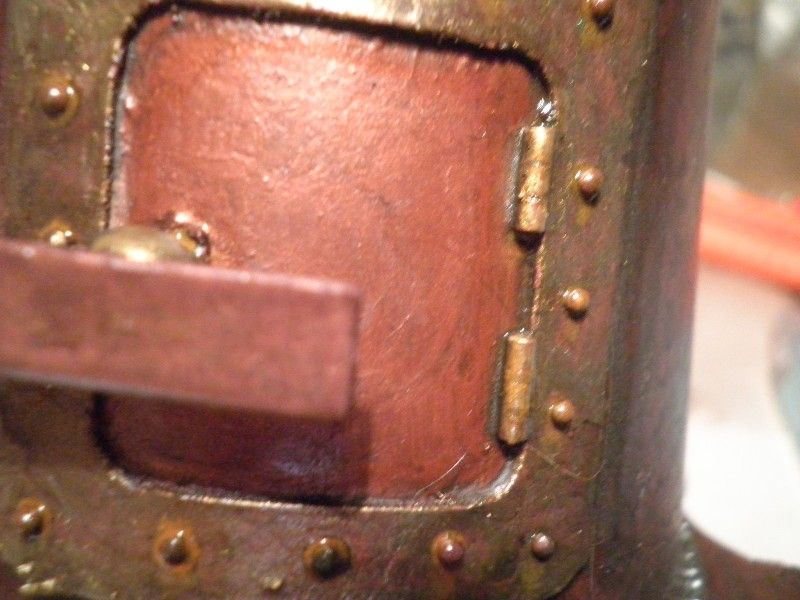

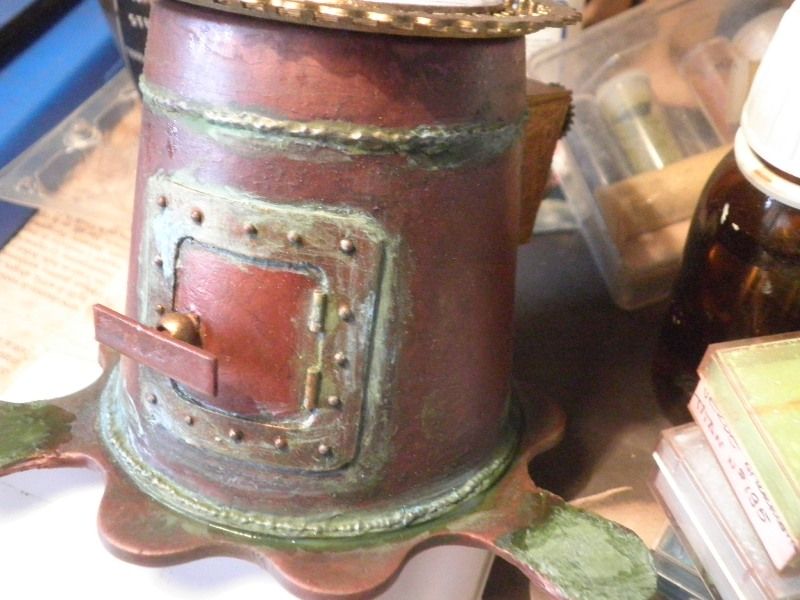

Aquí un pequeño detalle de las bisagras que se han comentado anteriormente.




Debido  a que es demasiado brillante para el efecto que deseo darle, le aplico una capa de barniz satinado, a ver si conseguimos apagar este brillo tan molesto.

Y como el “escondido” de las junturas de las piezas no llega a gustarme como queda, decido convertir ese defecto en una oportunidad de mejorar la pieza, ya que decido hacer un cordón de soldadura, utilizando la misma masilla comentada anteriormente.

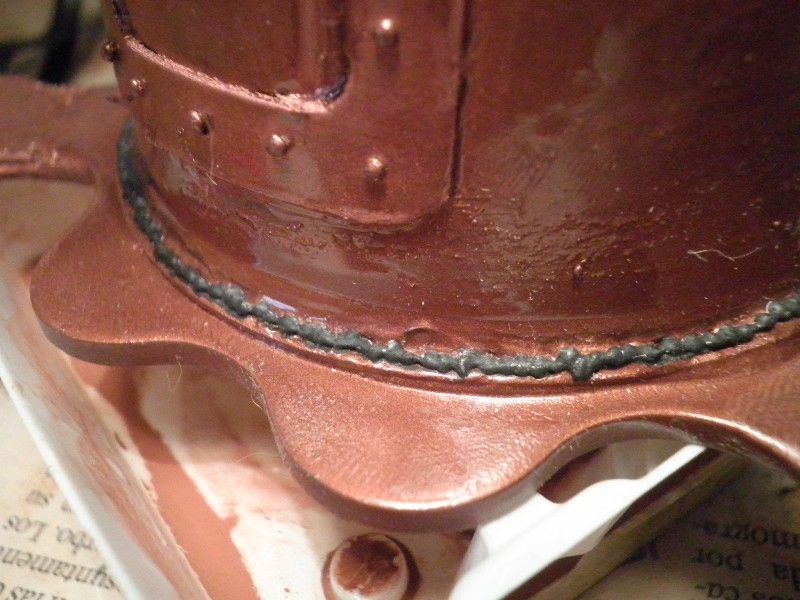

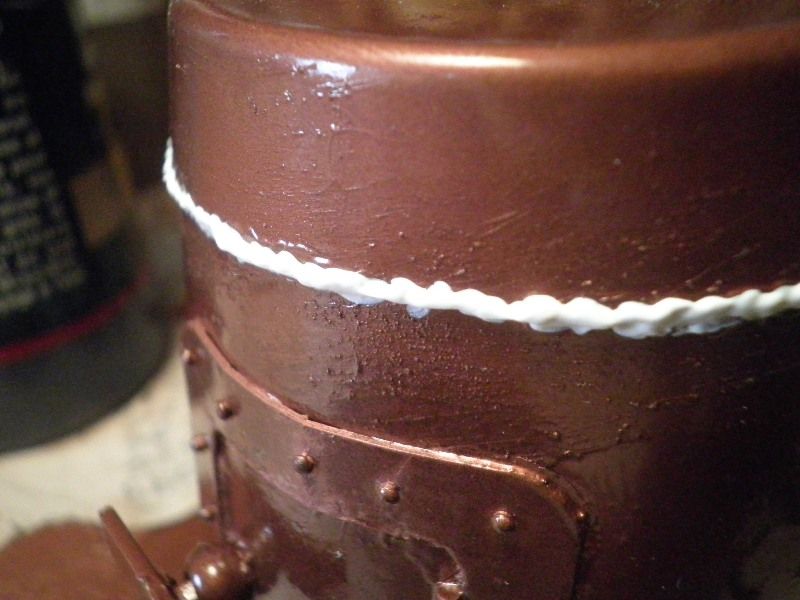

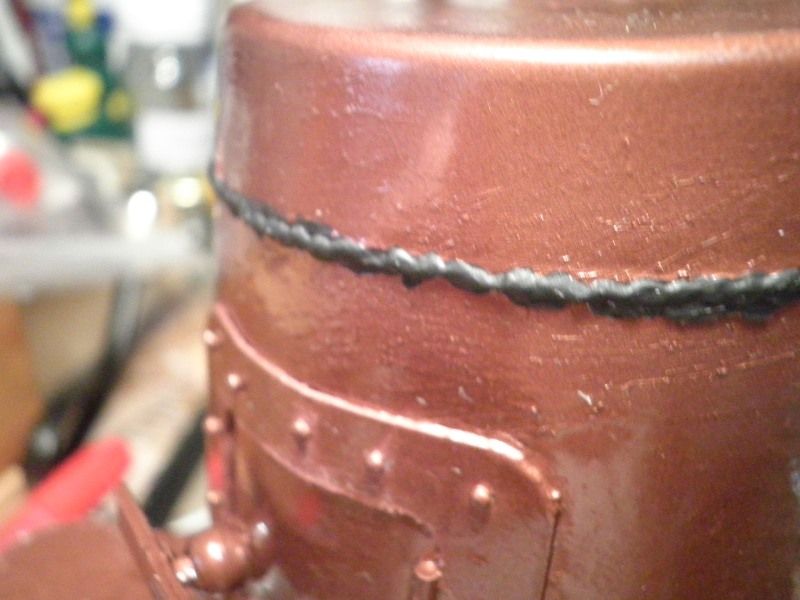

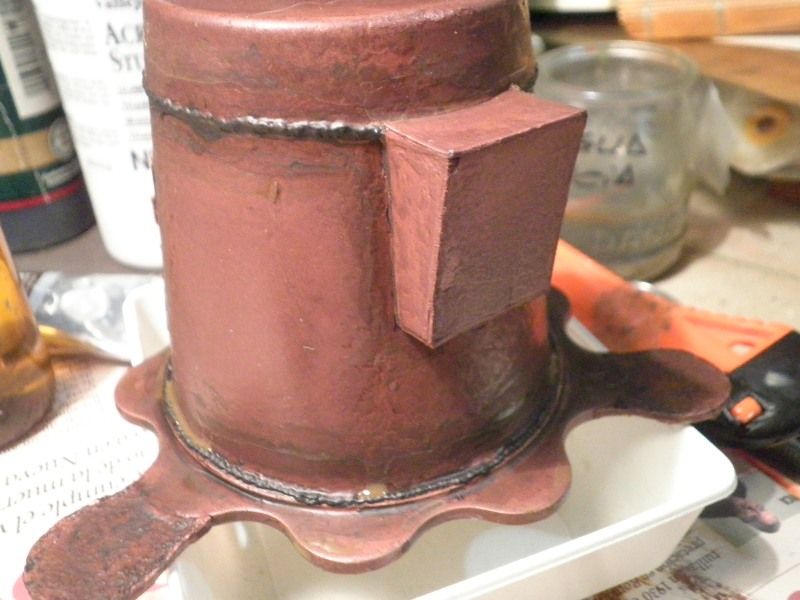

Este cordón se ha realizado con mucha paciencia y alguna que otra hora de ir añadiendo “bolita a bolita” de masilla, pegada una tras otra, para dar el efecto de cordón, típico de las soldaduras.




Como la soldadura en bronce se suele hacer con un material férrico, decido darle de fondo  una capa de color negro, para no tener que hacer lavado posteriormente, y oscurecer el trabajo que realizaré después sobre esta masilla.

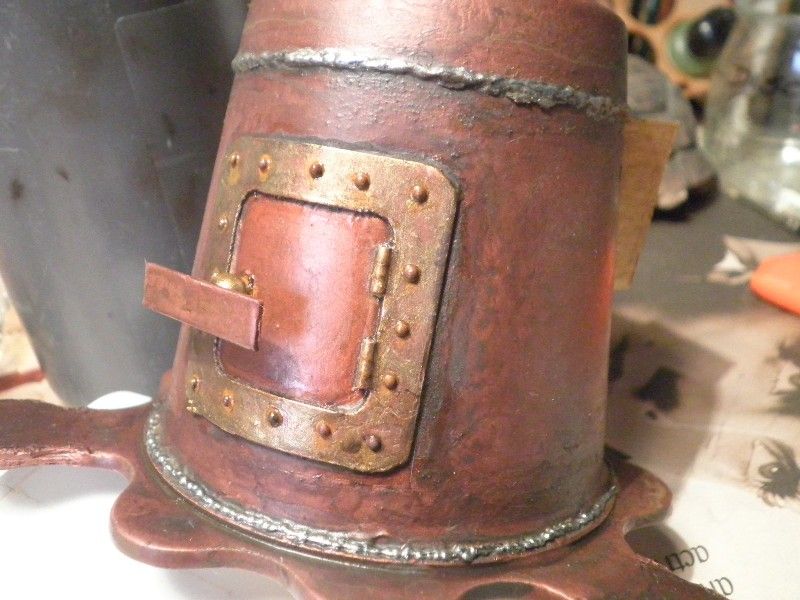

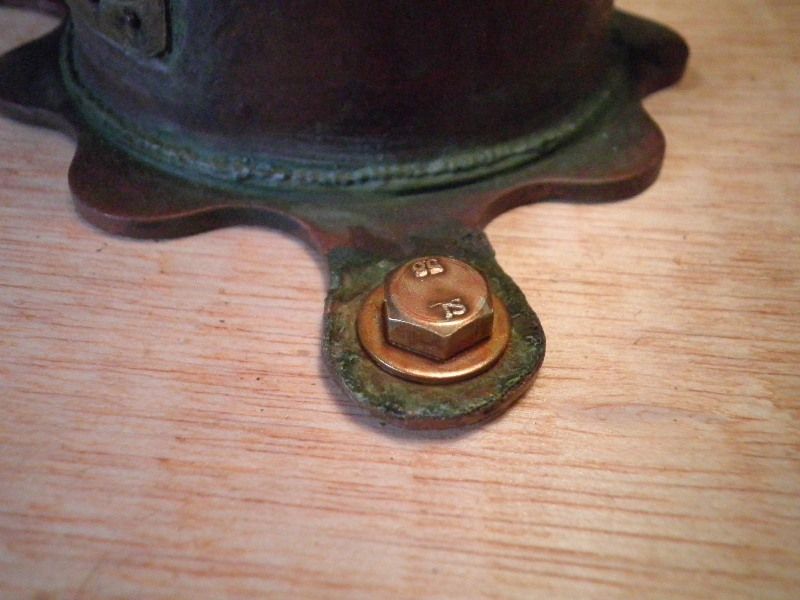

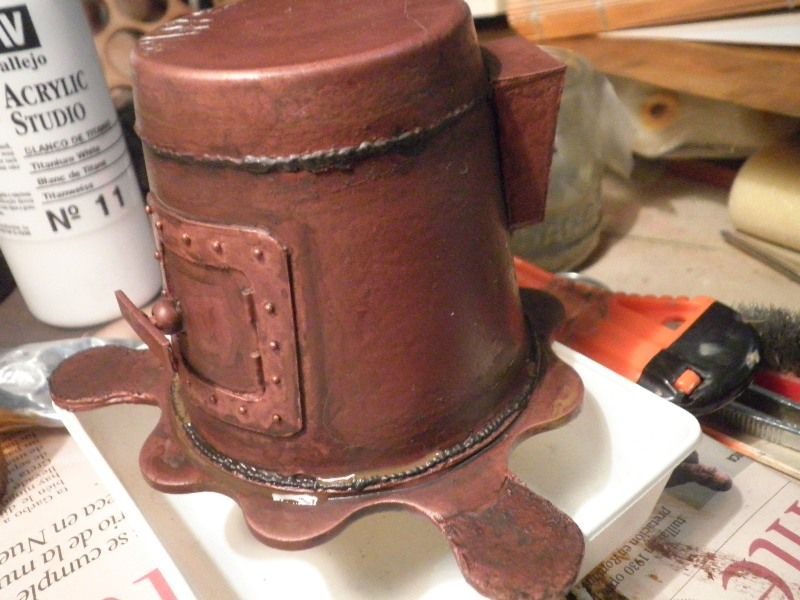

Ya tenemos la base de la brújula terminada. Ahora sólo falta envejecerla y hacer que el tiempo y el clima lo ha castigado sin piedad.

Para ello realizaremos una pátina con colores sombra. Esto se hace poniendo una pequeña cantidad de pintura  y mucho diluyente; en este caso pintura acrílica y agua, mucha agua, hasta que el resultado final más que pintura muy diluida, es agua sucia (y no es una forma de hablar, que el resultado debe ser eso).




En las primeras pasadas ya me percato que el cuerpo es demasiado brillante y la pátina resbala demasiado, dando el efecto de lavado, que justamente no es el que quiero. Por ello utilizo un espray con barniz mate, pero que no anula los tonos metal (especial para maquetismo), de la marca Army Painter, y después puedo aplicar esta pátina de tonos marrones.




Ya realizada la base del envejecimiento, que posteriormente lo iré incrementando, paso a crear los diferentes tonos y colores de las piezas que representan otros metales diferentes al bronce..

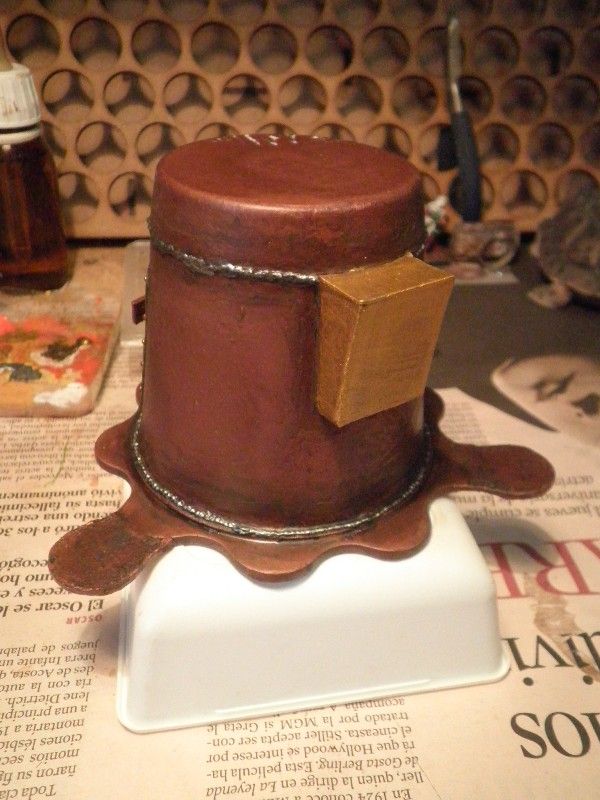

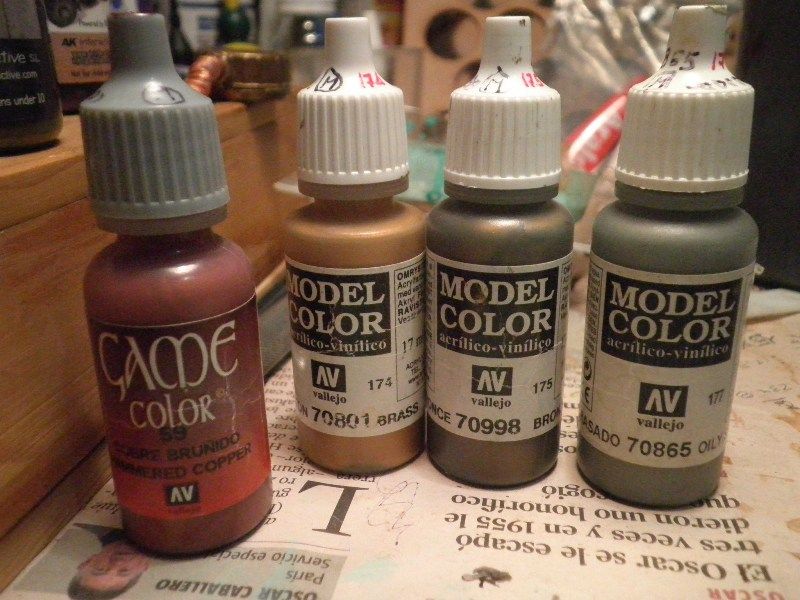

Para ello utilizo colores metálicos de Vallejo, de la gama Model Color, y alguno de la Game Color.




A falta de seguir envejeciendo, el trabajo al final de este proceso de colores metálicos, está en estas condiciones.




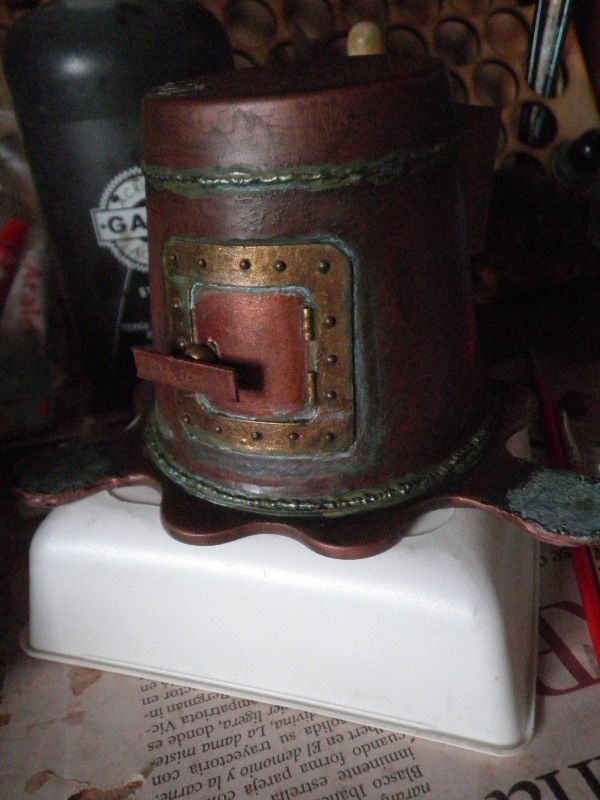

En el caso de la puerta, inicio el envejecimiento, que posteriormente finalizaré con el efecto oxidación.




Y empezamos a insistir en ciertas partes con un lavado de marrón, más intenso que la pátina.

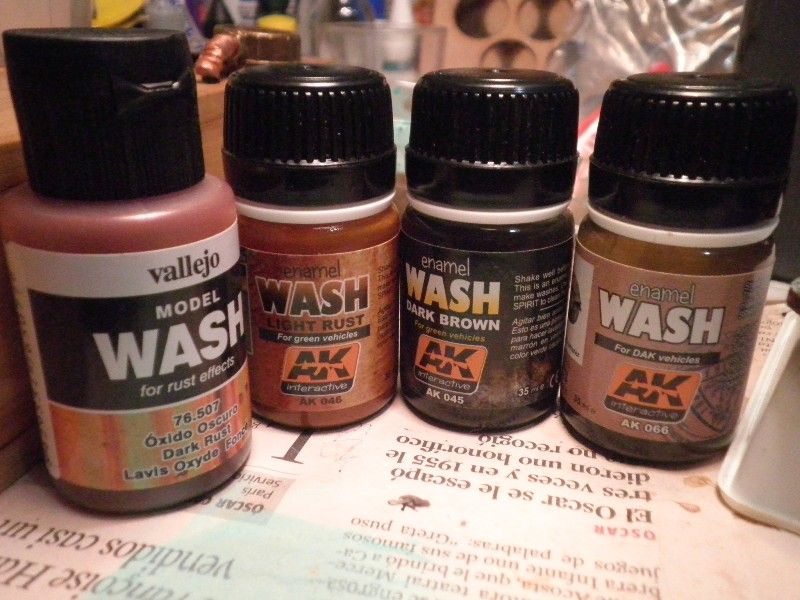

Terminado esta fase, procedo a los lavados propiamente dicho. Y para ello utilizo los de la marca AK y alguno de la marca Vallejo.




Poco a poco con el incremento y superposición de los lavados, la riqueza de tonalidades, empieza a ser palpable y el resultado va tomando forma.




Cuando todos los rincones, esquinas y cambios de plano están con una aplicación de lavado correspondiente, paso a oxidar todo el cuerpo.

La fase inicial del envejecimiento está terminada. Continuaremos esta fase en el siguiente artículo.

Saludos.
Burt.

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por Sr. y Sra. Absenta el Sáb Jul 26, 2014 12:30 pm

Ante todo, nuestras disculpas por no haber comentado antes esta pieza, sr. Minorrot.

Es magnífica, tanto por el concepto como por la resolución, y aunque sabemos de su talento con la pintura, ese óxido nos ha dejado alucinados.

Sr. y Sra. Absenta

Cantidad de envíos : 2536
Edad : 43
Localización : Reus (cuna del modernismo; dicen)
Especialidad Steam : Criptozoologos, ocultistas, e inventores de rarezas.
Reputación : 290
Fecha de inscripción : 28/08/2009

Ver perfil de usuario http://absentasmannor.blogspot.com/

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por burt_minorrot el Sáb Jul 26, 2014 1:11 pm

Pues en la siguiente entrega, que no se si lo podré colgar hoy o mañana, es cuando empiezo a comentar como está realizado.

Gracias.
Burt.

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por burt_minorrot el Sáb Jul 26, 2014 8:33 pm

Y lo prometido es deuda. Seguimos con la construcción de la Brújula Steampunk. Ahora le toca el turno a los oxidos.

En artículos anteriores se ha esplicado las fases iniciales para la creación de esta brújula de sobremesa. Ahora tenemos que continuar con los siguientes pasos: el envejecimiento del cuerpo.


Para ello utilizaré unos efectos de AK, que se denominan Grime ( Mugre), especial para el efecto que quiero darle.



Aplicando estos efectos, primero como un lavado muy, muy diluido, y poco a poco candole tal como viene en el bote, tanto el tono más oscuro y posteriormente el más claro, el resultado, de momento, es este.



Ahora le toca el turno a colores algo más “chillones”, para dar credibilidad a los oxidos.

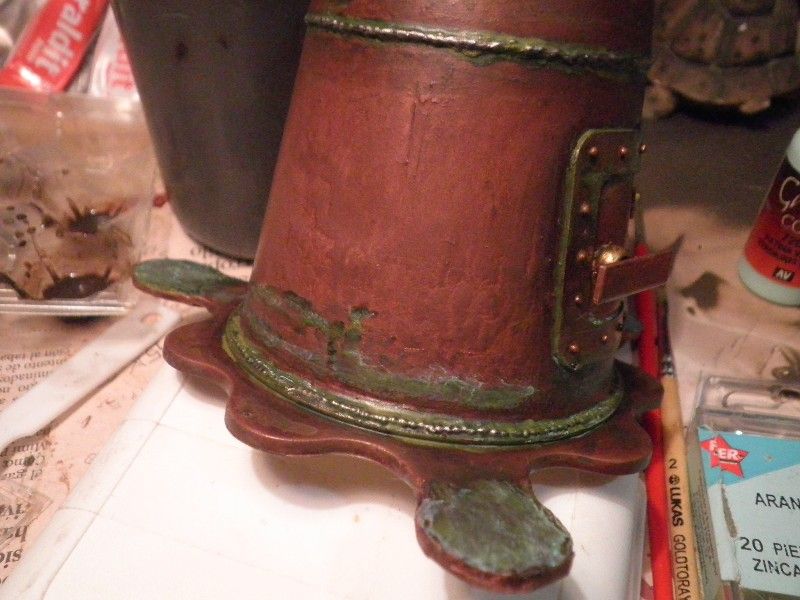

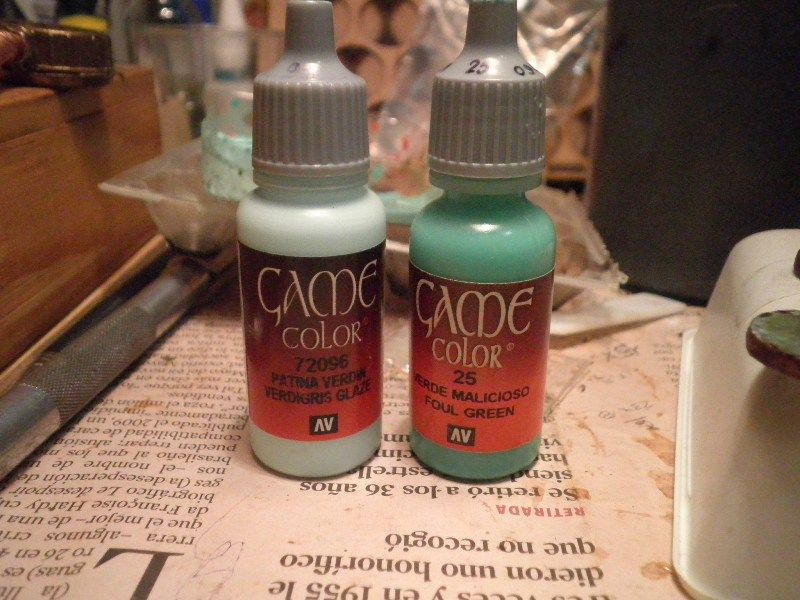

Primero se aplica el Verde Malicioso.



Y después se aplica el verde más claro, la Pátina Verdina.



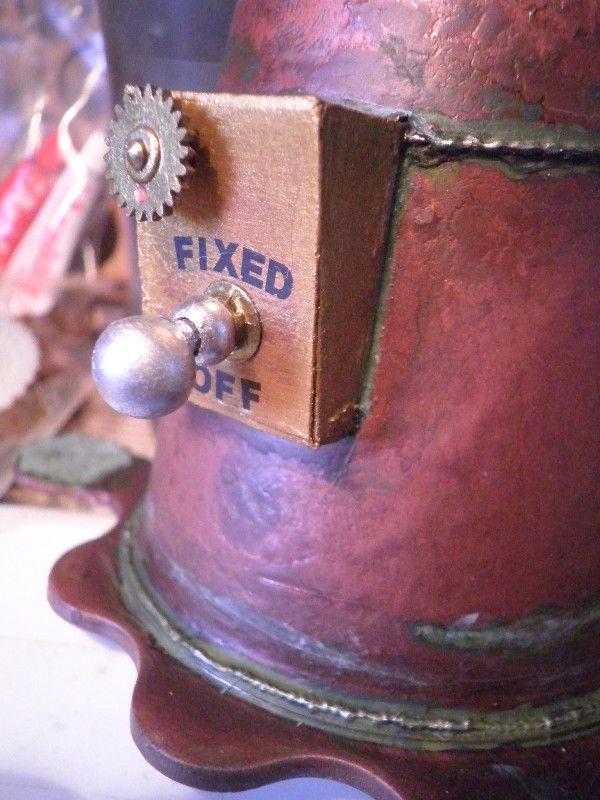

Ya terminado el proceso de envejecimiento del cuerpo con pinturas, paso a la parte de la caja anexa. Primero poniendo las palabras de fijado y apagado del interruptor, pero en inglés.

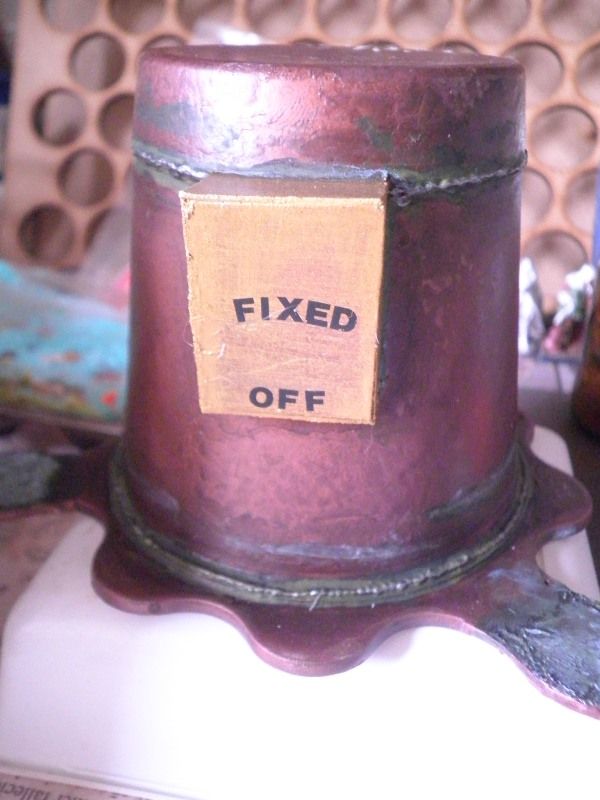

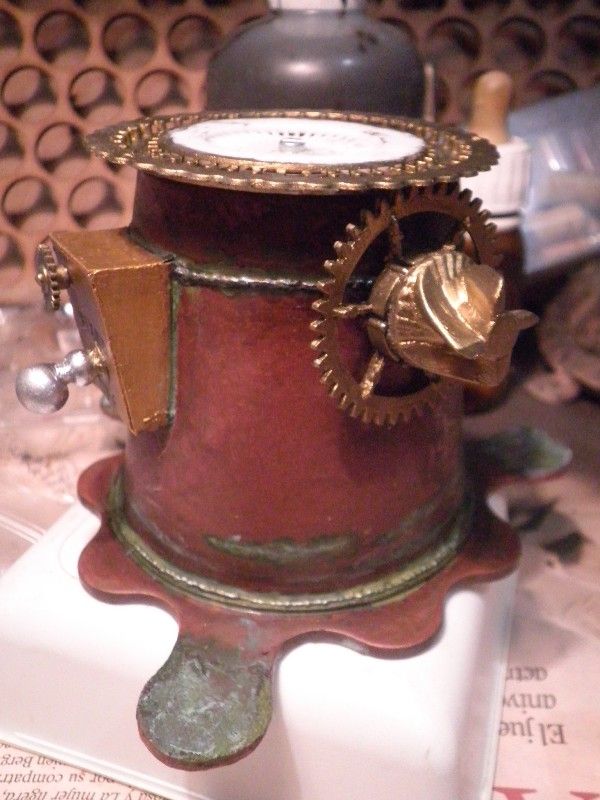

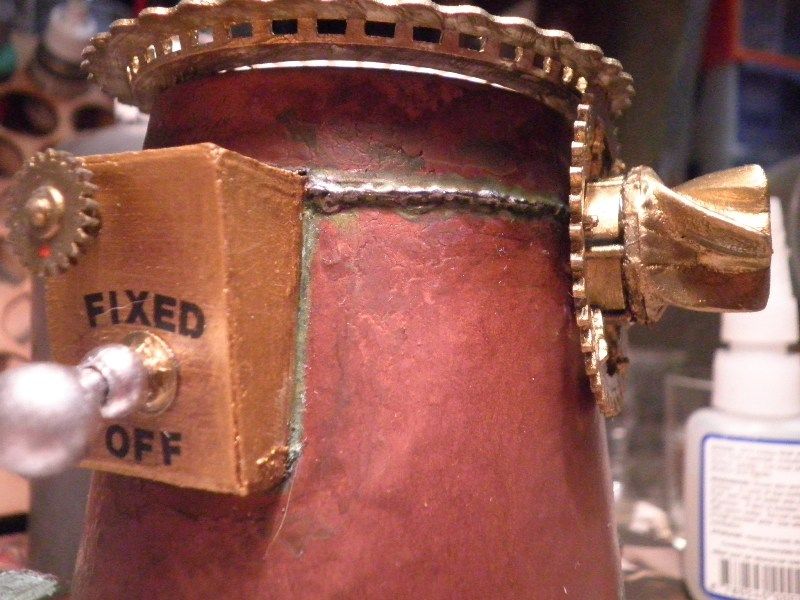

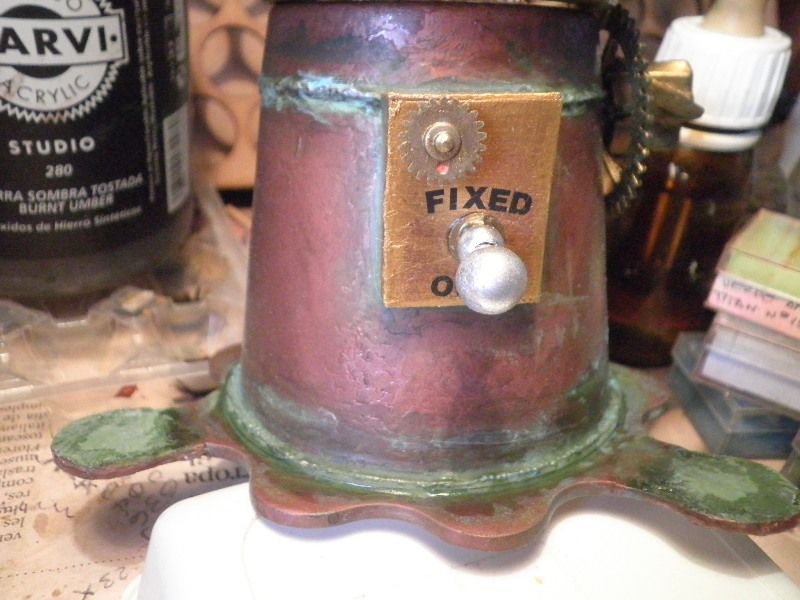

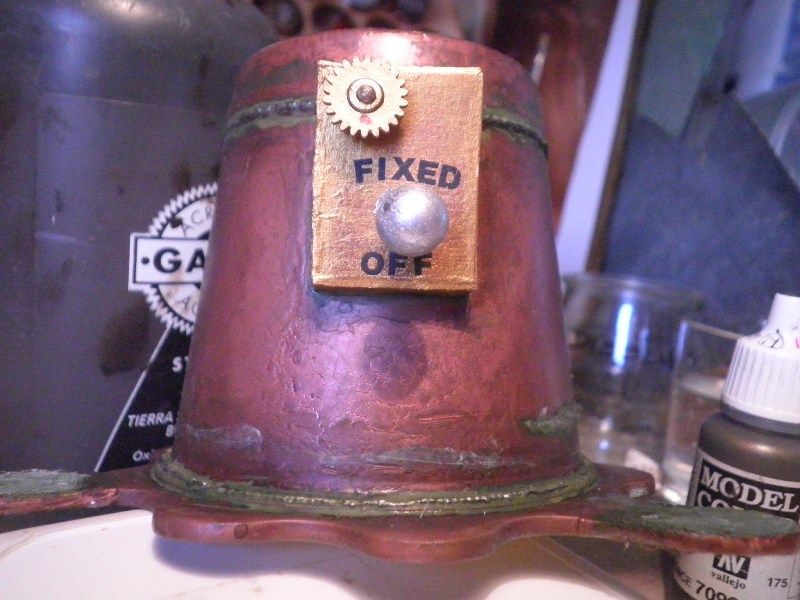

Y acto seguido coloco las piezas, el intrerruptor y el calibrador, que previamente habré fabricado y pintado, en este anexo.



Ahora toca poner la plataforma donde irá la brújula y el sistema de giro de precisión.
Para ello pintaré las piezas a parte antes de engancharlas.



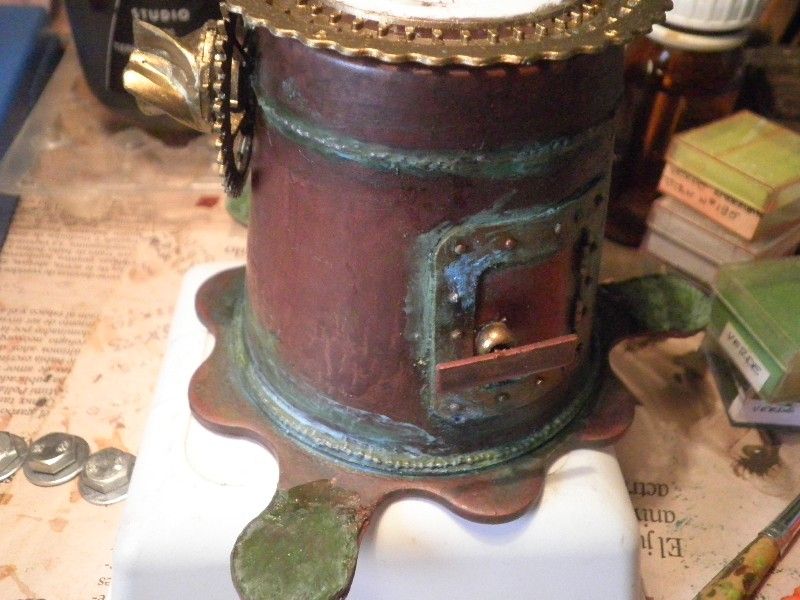

Como no acababa todavía no queda como yo quería, ya que el óxido de bronce real es más tipo polvo y no sólo color, decidí añadir pigmentos. Al exceso de pigmento, en parte lo elimine y “arrastré” parte del exceso para que se colocara en todas las fisuras que pudiese haber.



Aunque de momento parece excesivo, una vez soplado el exceso y secado el agua, quedará como realmente he querido que fuese.

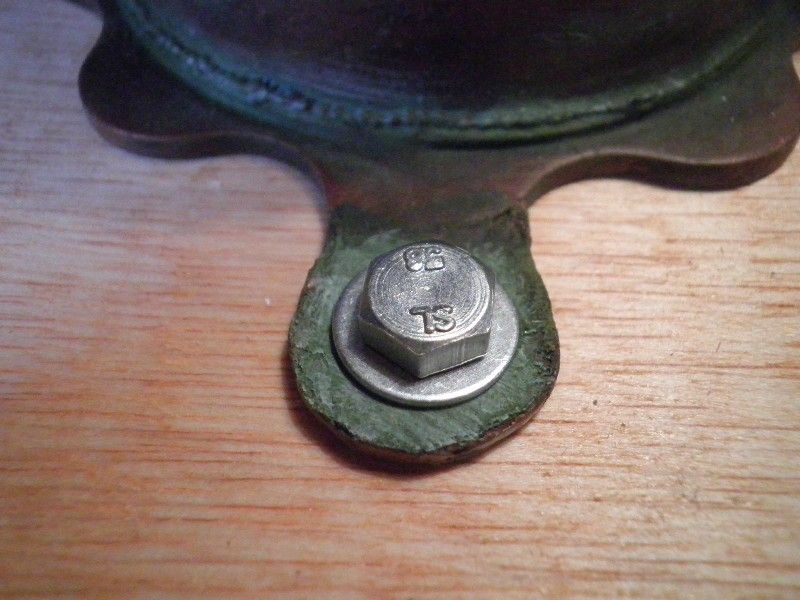

También añado pigmentos de tonos azulados, tal como nos encontraríamos en la realidad una pieza oxidada en las condiciones que quiero que esté.


Ahora que ya tengo la base terminada de pintar, paso al proceso de crear la brújula propiamente dicha.

Ya tenemos completamente terminada el cuerpo de la base de la brújula.


En el siguiente artículo queda el trabajar la brújula en sí, para que parezca una para un Airship.

Saludos.
Burt

burt_minorrot

Cantidad de envíos : 1880
Edad : 52
Localización : Barcelona
Especialidad Steam : Tranformación de elementos y otros cachibaches de vapor y mecánicos
Reputación : 186
Fecha de inscripción : 27/04/2010

Ver perfil de usuario

Volver arriba Ir abajo

Re: Brújula con engranajes

Mensaje por burt_minorrot el Lun Jul 28, 2014 11:41 pm

Última entrega de como he hecho esta pieza, que tanto tiempo me ha llevado en hacerla.

Una vez creada la base del cuerpo de la brújula steampunk, que hemos visto en los anteriores artículos, paramos a la modificación de la brújula.

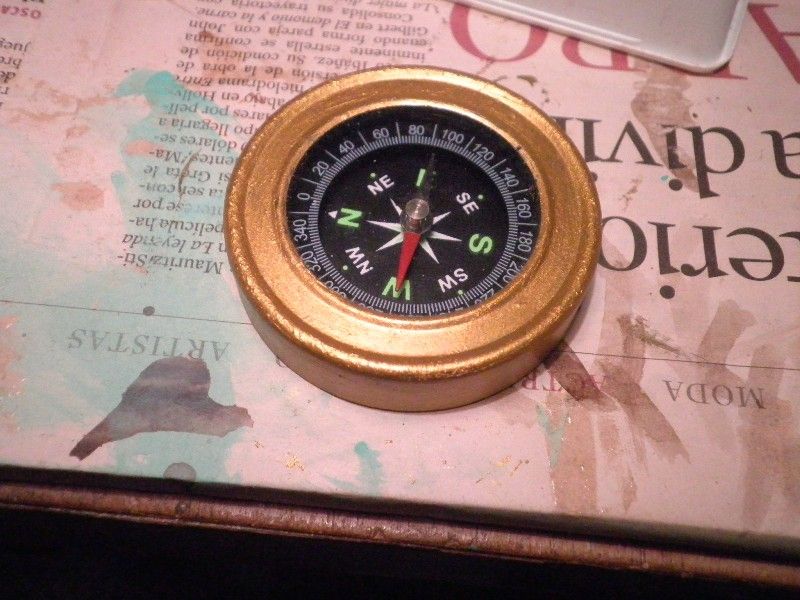

Lo primero que hago es eliminar el cromado original, aplicando color latón a toda la pieza. Como no quiero darle un acabado liso, sino más bien rugoso, para el siguiente proceso de envejecido, este proceso en vez de hacerlo con aerógrafo, que sería lo suyo, lo he hecho a pincel.

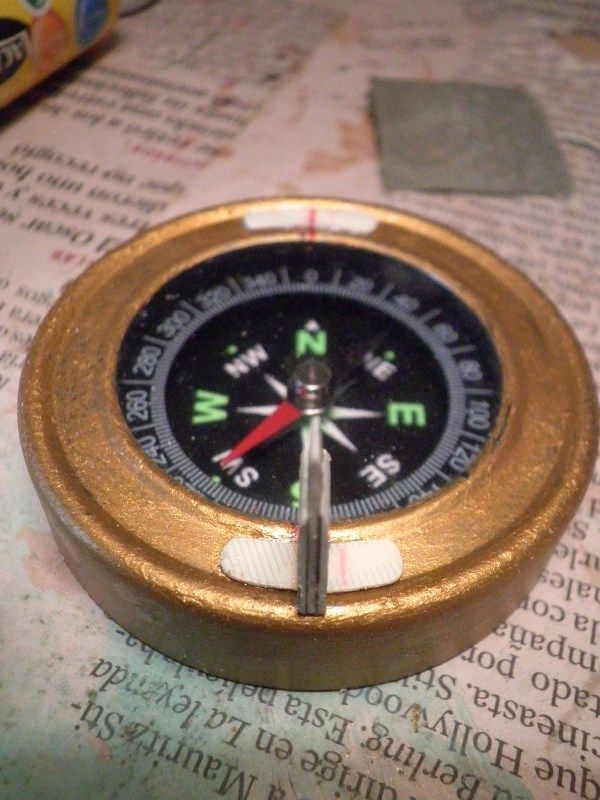

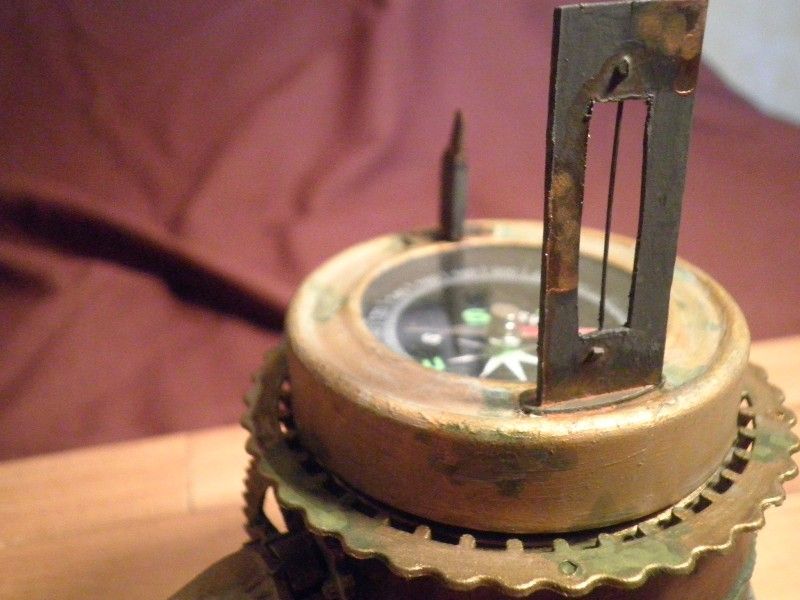

A partir de aquí debo colocarle el punto de mira para fijar objetivos y determinar la ruta a seguir.

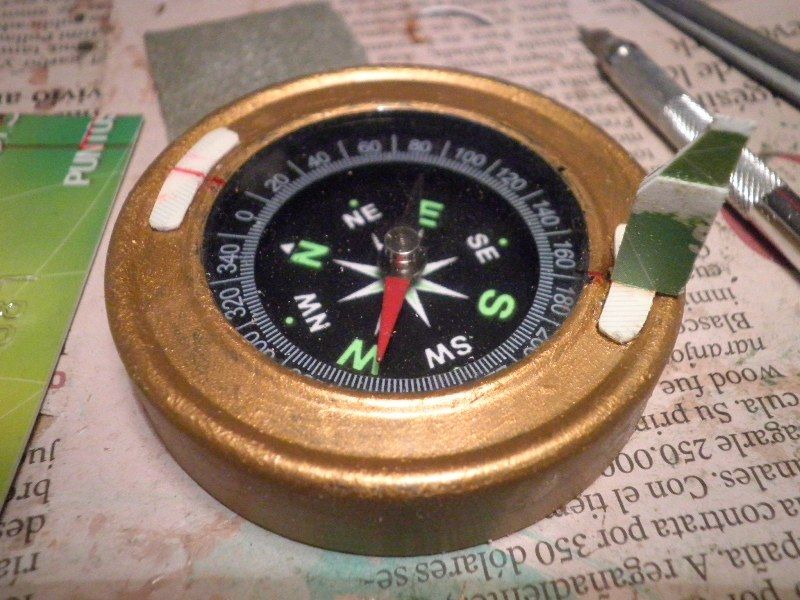

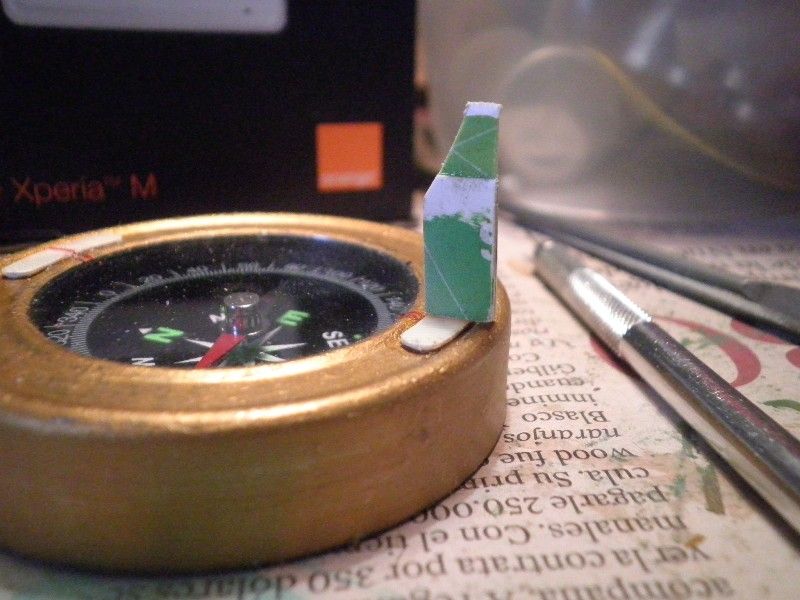

Para ello vuelvo a utilizar el PlasticCard. Primero hago el puntero del conjunto.

Lo centro aprovechando las marcas que he realizado para la colocación correcta de las piezas que estoy fabricando.

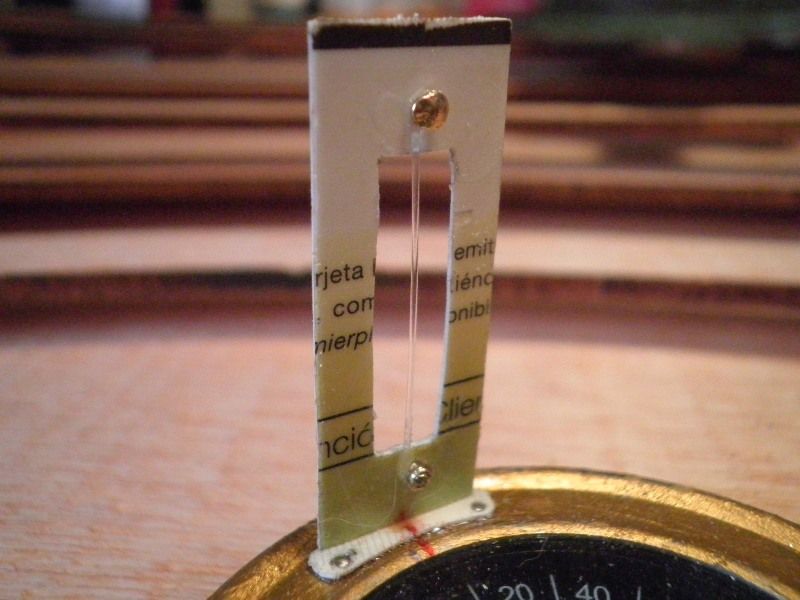

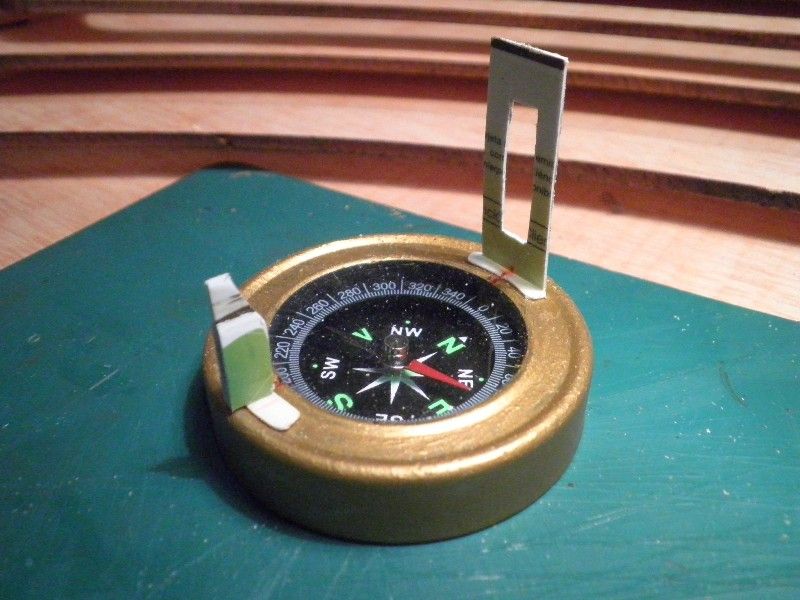

Después le toca el turno al punto objetivo, que llevará el hilo en el centro.

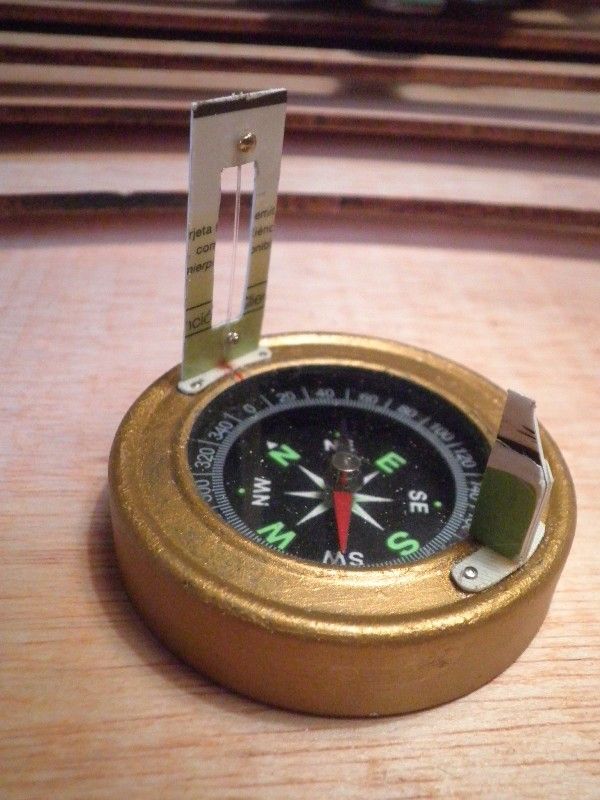

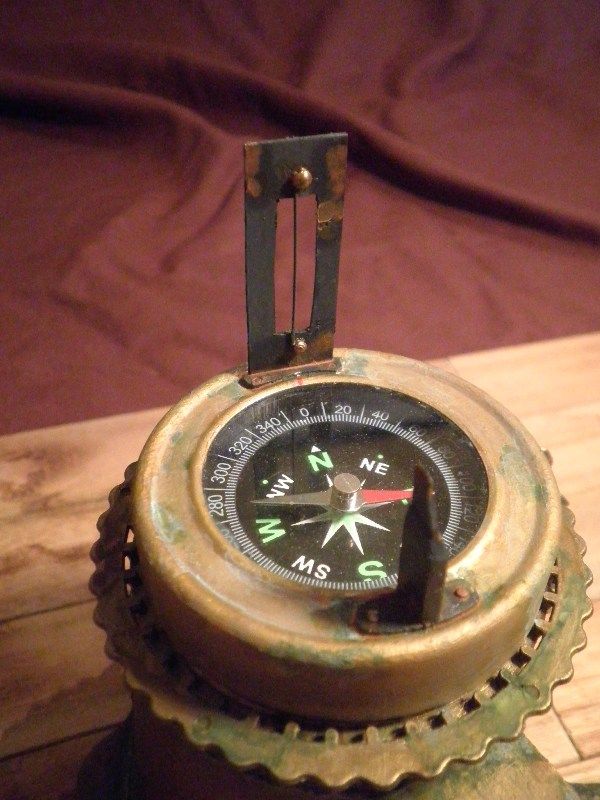

Una vez montado todo el conjunto y puestos por “remaches” de fijación, el conjunto queda de esta forma. Por cierto, el puntero en las anteriores fotos estaba montado al revés, cosa que se corrigió en esta fase del montaje.

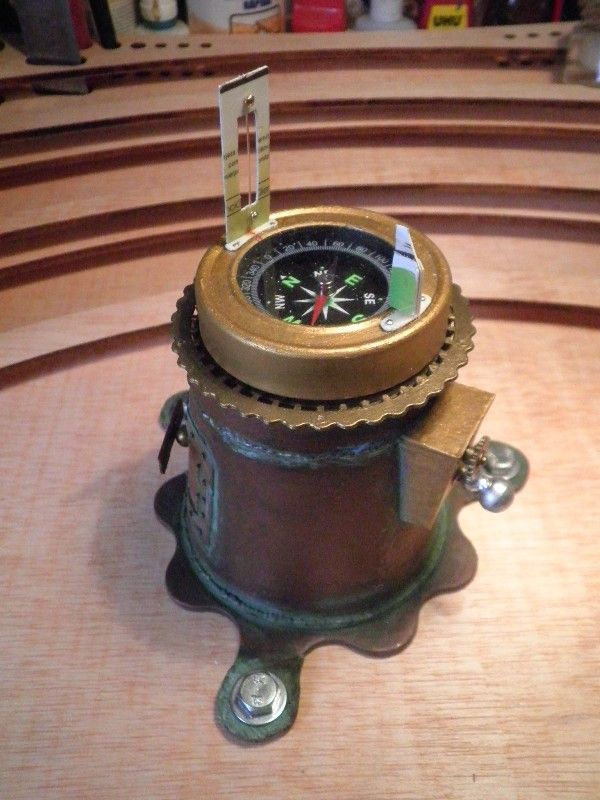

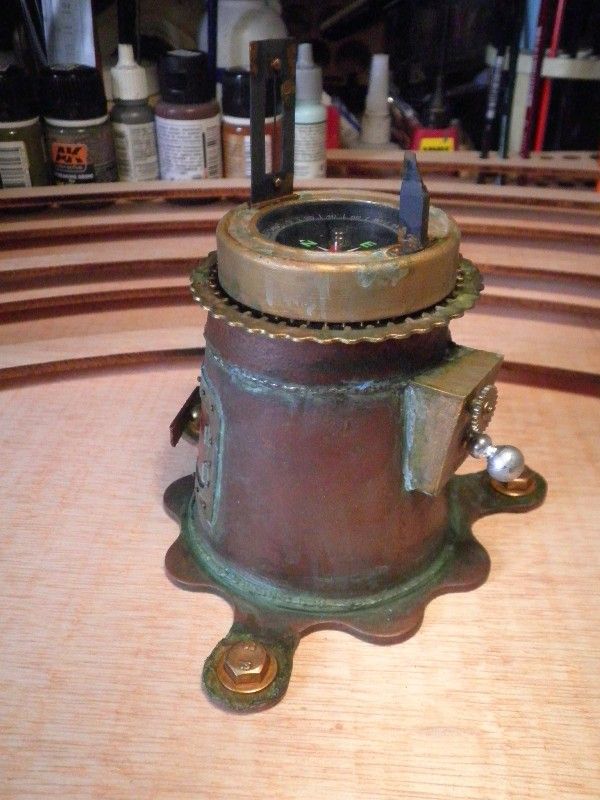

Terminado la construcción de la brújula, la monto a la base, junto con las cabezas de tornillos, que previamente había cortado, para que asemejen el fijado de la brújula a la mesa de madera o similar, donde estará para poder hacer las correspondientes mediciones.

Y ahora pasamos al pintado y envejecimiento de las piezas que quedan pro trabajar: la brújula y los tornillos de fijación.

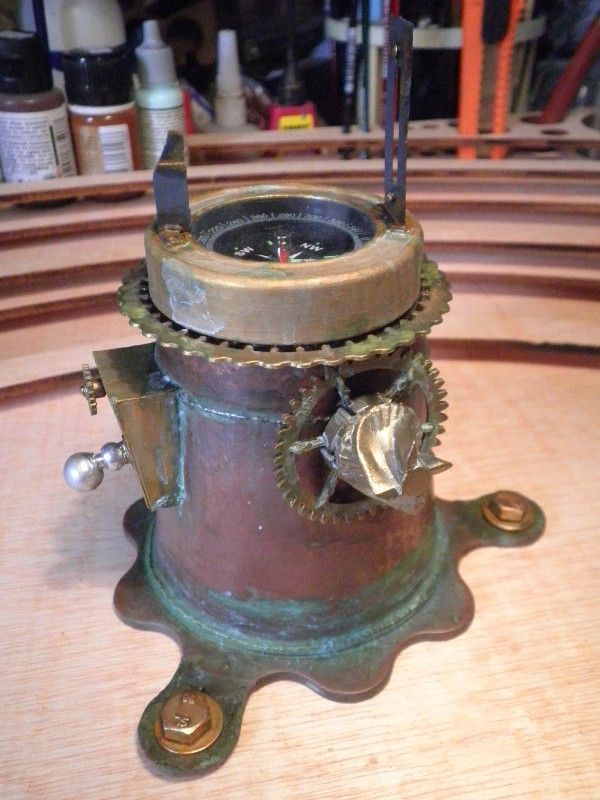

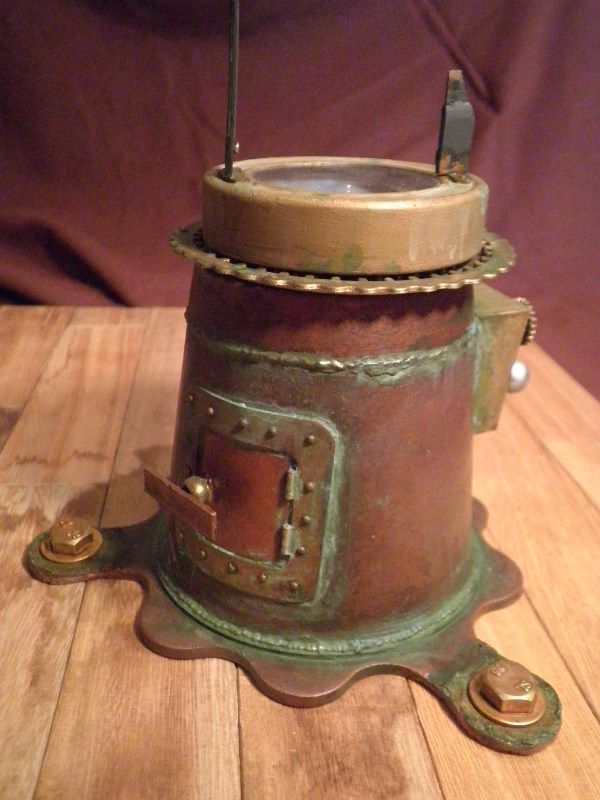

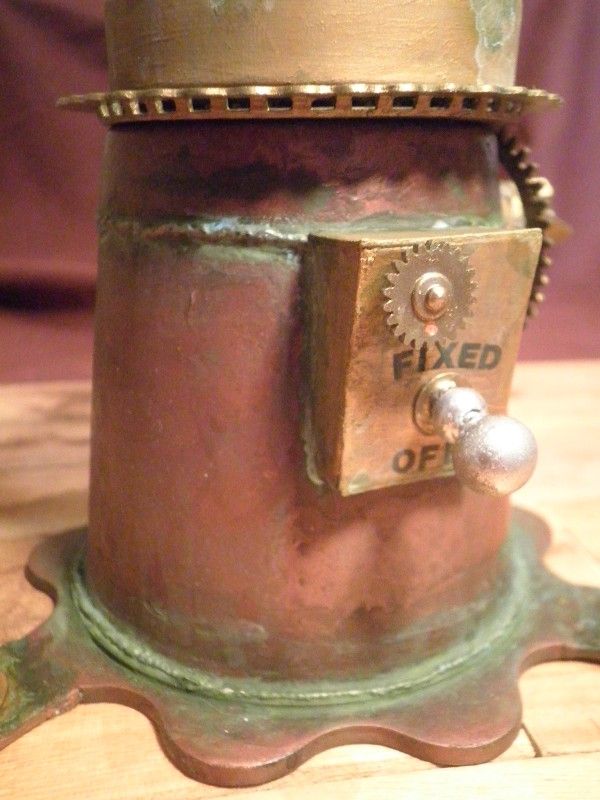

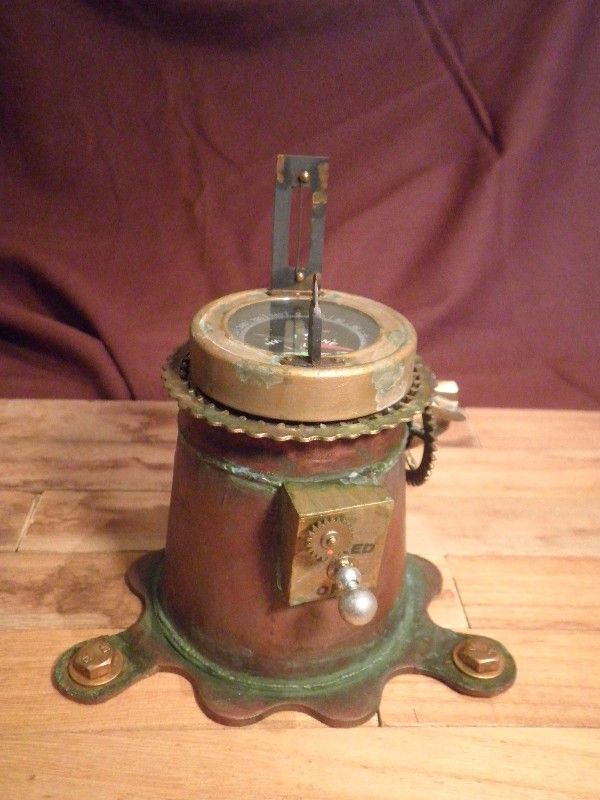

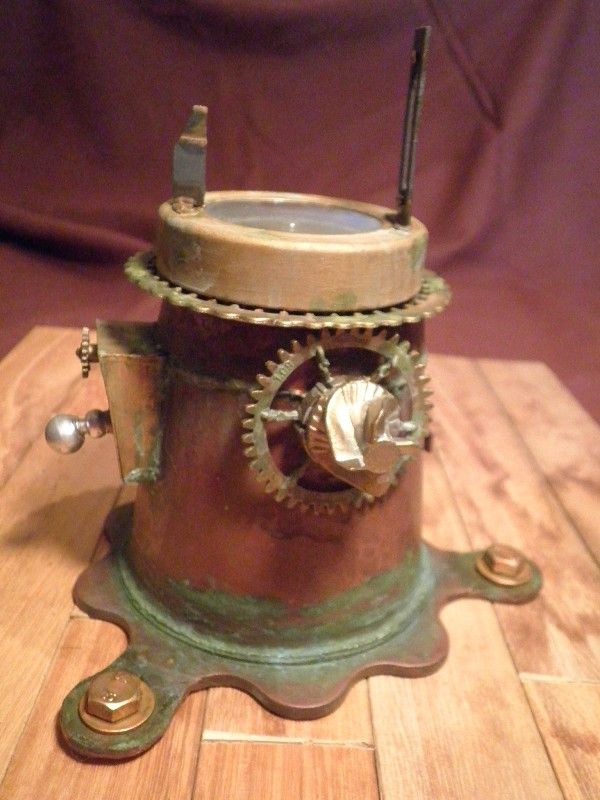

Y el resultado final es el siguiente:
