SIRENA DE CAGNIARD LA TOUR

Mensaje por davidfl el Mar Oct 26, 2010 11:03 am

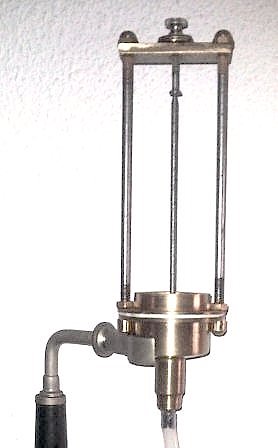

Realizada íntegramente en mi taller,accesible la ficha y el vídeo de montaje y funcionamiento desde aquí,

https://sites.google.com/site/electricalia/a30-sirenacagniard

SALUDOS, SUYO,

davidfl

Cantidad de envíos : 106
Edad : 50
Localización : LUNA-7. proximidades espacio MARESME
Especialidad Steam : constructor aparatos
Reputación : 8
Fecha de inscripción : 28/11/2008

Ver perfil de usuario http://sites.google.com/site/electricalia/

Volver arriba Ir abajo

Re: SIRENA DE CAGNIARD LA TOUR

Mensaje por Lady Elizabeth el Mar Oct 26, 2010 1:43 pm

Magnífico y alucinante, como todo lo que hace. Gracias de nuevo por este aporte!
¿Pero la finalidad de este artefacto fue la de demostrar o analizar la relación de la vibración con el tono?

_________________________________________________
Caballero/Dama Steamposteador, lea las Normas y la Netiqueta. Gracias.

Cibercultura, retrofuturismos, y mucho más en:
http://elisabetrosello.blogspot.com.es/

Lady Elizabeth
Administratrix

Cantidad de envíos : 3118
Edad : 27
Localización : Barcelona
Especialidad Steam : Administratrix, investigadora y comisaria retrofuturista
Reputación : 224
Fecha de inscripción : 16/11/2008

Ver perfil de usuario http://elisabetrosello.blogspot.com/

Volver arriba Ir abajo

Re: SIRENA DE CAGNIARD LA TOUR

Mensaje por davidfl el Mar Oct 26, 2010 2:40 pm

Milady, agradecido por la exquisitez de sus palabras, paso a aclarar tan elocuente y pertinente demanda, mire, básicamente el uso científico consistía en determinar la frecuencia de una vibración dada, sabiendo que esta en Hercios, depende del producto de número de orificios multiplicado por las revoluciones por SEGUNDO.
(Nótese que mi modelo no tiene contador de revoluciones)
INTERESANTE TAMBIÉN QUE SE DENOMINÓ SIRENA, a instancia del inventor, por "cantar", es decir sonar también con y debajo del agua....Mitológía fundida en ciencia, y sonido por extensión de un pasado industrial, que aún yo recuerdo de niño, al "llamar" la industrias textiles (vapores eran llamados" al trabajo y a la salida" en los cambios de turno (yo tenía 3 años ).


http://cms.cnba.uba.ar/limbo/index.php?option=content&task=view&id=80

CITANDO:Como se utiliza (hace falta cuentarevoluciones!!!)

Supongamos que:

los discos tengan 20 orificios.
que la rueda de la izquierda (a) tenga 100 dientes y que su aguja marque en el cuadrante 32 divisiones.
que la rueda de la derecha (b) marque 40 divisiones.
que el tiempo empleado haya sido de 30 segundos.

La rueda b marcó 40 divisiones por lo tanto realizó 40 revoluciones, pero la rueda a tiene 100 dientes por lo que la rueda las 40 divisiones de la rueda b miden 40x100= 4000vueltas del disco móvil.
Además el cuadrante a nos da 32 divisiones por lo tanto el disco habrá dado 4000+32= 4032 vueltas.
El disco tiene 20 orificios por lo que produce en cada vuelta 20 vibraciones por lo que en total se produjeros
4031 x20 vibraciones = 80640.
Las vibraciones en 1 segundo son 80640 v/30s=2688v/s


Reciba, mi más sincera muestra de afecto y respeto a su persona y labor, suyo siempre,
D


davidfl

Cantidad de envíos : 106
Edad : 50
Localización : LUNA-7. proximidades espacio MARESME
Especialidad Steam : constructor aparatos
Reputación : 8
Fecha de inscripción : 28/11/2008

Ver perfil de usuario http://sites.google.com/site/electricalia/

Volver arriba Ir abajo

Re: SIRENA DE CAGNIARD LA TOUR

Mensaje por Lord Trolex el Mar Oct 26, 2010 3:51 pm

Simplemente fascinante caballero, con cada aporte que nos llega de sus manos aprendemos algo nuevo e interesante (al menos a servidor le resulta así), mis congratulaciones! Very Happy

_________________________________________________

"The world is quiet here."

Lord Trolex

Cantidad de envíos : 3038
Edad : 30
Localización : Barcelona, Ciudad Condal.
Especialidad Steam : Moderador, Sheriff e Inspector de corsés.
Reputación : 160
Fecha de inscripción : 18/12/2009

Ver perfil de usuario http://ofcorsmyhorse.blogspot.com

Volver arriba Ir abajo

Re: SIRENA DE CAGNIARD LA TOUR

Mensaje por MAALEV el Mar Oct 26, 2010 10:14 pm

increible es usted un maestro , tengo unas ganas locas de ver esos artefactos de ciencia en directo, como siempre me deja sin palabras.

MAALEV

Cantidad de envíos : 226
Edad : 44
Localización : BARCELONA
Especialidad Steam : CONSTRUCTOR
Reputación : 27
Fecha de inscripción : 21/01/2010

Ver perfil de usuario http://mgn-estudio.blogspot.com/

Volver arriba Ir abajo
